Monitor vista aree circostanti (SVM) - Opzione
Informazioni su SVM
- SVM è disponibile per i clienti che hanno selezionato l'opzione.
- All’accensione del veicolo, se il cambio è in posizione R, SVM si attiva automaticamente.
- Quando il cambio passa da R a P, SVM viene disattivato.

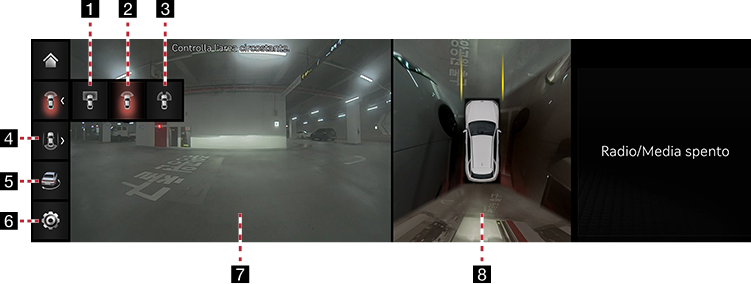

Azionamento dell'SVM anteriore
Dopo l’accensione del veicolo, se si preme il pulsante Parcheggio/Vista dopo aver portato il cambio in posizione N o D, l'SVM anteriore si attiva.
|
|
1
(Vista dall'alto della parte anteriore)
Visualizza la vista dall'alto dello schermo anteriore del veicolo ingrandita.
2
(Vista anteriore ampia)
Viene visualizzata soltanto la schermata anteriore del veicolo.
3
(Vista anteriore laterale)
Visualizza contemporaneamente la schermata anteriore sinistra/anteriore destra del veicolo.
4
(Vista posteriore durante la guida)
Visualizza la schermata posteriore del veicolo e la vista dall'alto.
5
(Vista aree circostanti in 3D)
Visualizza la schermata 3D attorno al veicolo.
6
Passare al menu impostazioni della videocamera.
7Schermata anteriore
Visualizza la vista anteriore.
8 Vista dall'alto
Visualizza l'immagine combinata per ciascuna direzione (sinistra, destra, anteriore, posteriore) della videocamera a specchio laterale.
|
,Nota |
|
Quando l'SVM anteriore è attivo, se si superano i 15 km/h, l'SVM viene disattivato. In questo stato, anche se si guida a circa 15 km/h o meno, l'SVM rimane spento. |

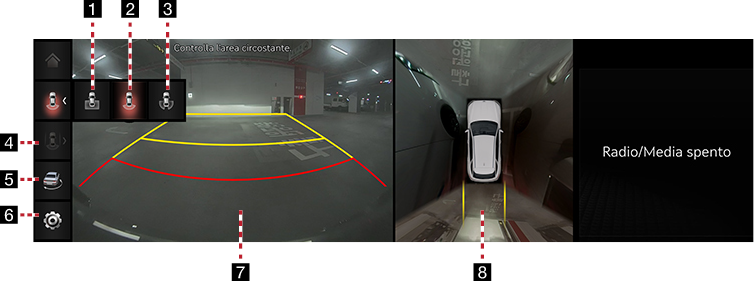

Azionamento dell'SVM posteriore
Dopo aver avviato il veicolo, se la marcia è in posizione R, si avvia l'SVM posteriore.
|
|
1
(Vista dall'alto della parte posteriore)
Visualizza la vista dall'alto della parte posteriore dello schermo del veicolo ingrandita.
2
(Vista posteriore ampia)
Visualizza solo la vista posteriore del veicolo.
3
(Vista laterale ampia)
Visualizza contemporaneamente la vista posteriore sinistra/posteriore destra del veicolo.
4
(Vista posteriore durante la guida)
Visualizza la schermata posteriore del veicolo e la vista dall'alto.
5
(Vista aree circostanti in 3D)
Visualizza la schermata 3D attorno al veicolo.
6
Passare al menu impostazioni della videocamera.
7Schermata posteriore
Visualizza la vista posteriore.
8 Vista dall'alto
Visualizza l'immagine combinata per ciascuna direzione (sinistra, destra, anteriore, posteriore) della videocamera a specchio laterale.
|
,Nota |
|
La videocamera SVM è dotata di obiettivo ottico per assicurare una vista completa, in modo che la differenza tra la distanza visualizzata sullo schermo e quella reale sia minima. Per motivi di sicurezza, assicurarsi di controllare di persona la vista posteriore, quella sinistra e quella destra. |

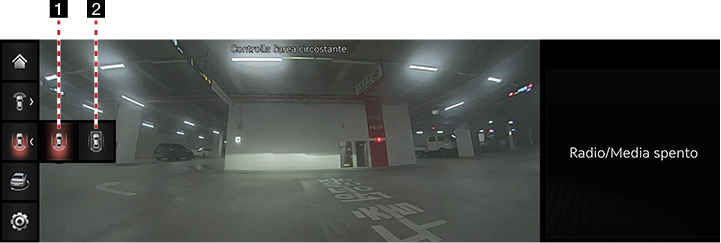

Azionamento della vista posteriore durante la guida
Dopo aver avviato il veicolo, se la velocità del veicolo è superiore a 15 km/h e si preme il pulsante Parcheggio/Vista, viene avviata la vista posteriore durante la guida.
|
|
1
(Vista posteriore durante la guida)
Visualizza solo la vista posteriore del veicolo in vista ampia.
2
(Vista posteriore durante la guida)
Visualizza lo schermo posteriore del veicolo sullo schermo sinistro e visualizza l'immagine combinata per ciascuna direzione (sinistra, destra, anteriore, posteriore) della videocamera a specchio laterale sullo schermo destro.

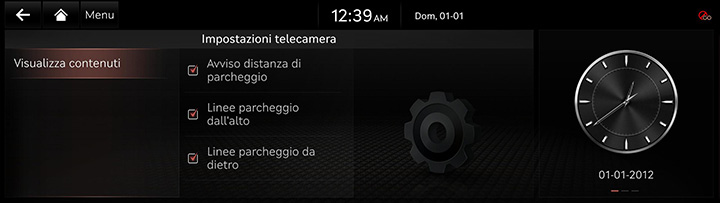

Impostazioni della videocamera
- Se si preme [
], si passa alla schermata impostazioni della videocamera.
|
|
- Premere la voce desiderata.
- [Visualizza contenuti]: Imposta le linee di riferimento della vista superiore, le linee di riferimento della vista posteriore e l’avviso per la distanza di parcheggio.

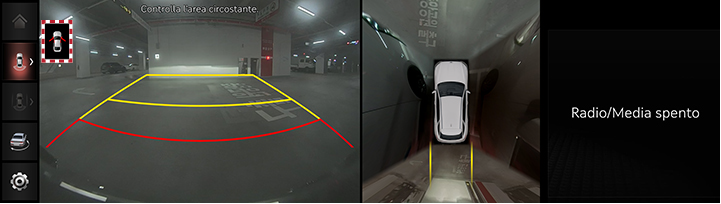

Visualizzazione degli avvisi
|
|
Indicatore di portiera del conducente aperta
Quando la portiera del conducente è aperta, l'indicatore "
" (colore rosso sulla porta sinistra) viene visualizzato nella parte superiore sinistra dello schermo.
Indicatore di portiera del passeggero anteriore aperta
Quando la portiera del passeggere anteriore è aperta, l'indicatore "
" (colore rosso sulla porta destra) viene visualizzato nella parte superiore sinistra dello schermo.
Indicatore di apertura portellone posteriore
Quando il portellone posteriore è aperto, l’indicatore “
” (colore rosso sul portellone) è visualizzato nella parte superiore sinistra dello schermo.
Indicatore di specchietto ripiegato
Quando uno specchietto laterale è piegato, l'indicatore "
" (specchietto laterale) viene visualizzato nella parte superiore sinistra dello schermo.
