Pantalla de vista envolvente (SVM)-opción

Acerca del SVM

• El SVM es una opción que se proporciona a aquellos clientes que lo hayan solicitado.
• Cuando se arranca el vehículo, al poner la palanca de cambios en la posición R, se enciende el SVM.
• Si se cambia la posición de la palanca de cambios de R a P, el SVM deja de funcionar.

Funcionamiento del SVM delantero.

Después de arrancar el vehículo, si pulsa el botón Parking/View después de poner la palanca de cambios en N o D, se activa el SVM delantero.

1 (vista superior del frente)

Muestra la vista superior de la parte delantera del vehículo ampliada.

2 (vista delantera panorámica)

Solo se muestra la parte delantera del vehículo.

3 (vista delantera lateral)

Muestra la parte delantera izquierda y delantera derecha del vehículo simultáneamente.

4 (vista panorámica trasera mientras conduce)

Muestra la pantalla trasera del vehículo y la vista superior.

5 (vista de entorno 3D)

Muestra una pantalla 3D alrededor del vehículo.

6

Accede al menú de configuración de la cámara.

7Pantalla delantera

Muestra la vista delantera.

8 Vista superior

Muestra una imagen combinada de cada dirección (izquierda, derecha, delantera, trasera) de la cámara del retrovisor.

,Nota

Con el SVM delantero en funcionamiento, si conduce a 10 km/h o más, se desactiva el SVM. En este estado, incluso si conduce a aprox. 10 km/h o menos, el SVM permanecerá desactivado.

Funcionamiento del SVM trasero

Después de arrancar el vehículo, si la marcha se coloca en la posición R, se inicia el SVM trasero.

1 (vista superior de la parte trasera)

Muestra la vista superior de la parte trasera de la pantalla del vehículo ampliada.

2 (vista amplia trasera)

Muestra solamente la pantalla trasera del vehículo.

3 (vista lateral trasera)

Muestra la pantalla trasera izquierda y trasera derecha del vehículo simultáneamente.

4 (vista trasera durante la conducción)

Muestra la pantalla trasera del vehículo y la vista superior.

5 (vista de entorno 3D)

Muestra una pantalla 3D alrededor del vehículo.

6

Accede al menú de configuración de la cámara.

7Pantalla trasera

Muestra la vista posterior.

8 vista superior

Muestra una imagen combinada de cada dirección (izquierda, derecha, delantera, trasera) de la cámara del retrovisor.

,Nota

La cámara SVM tiene lentes ópticas para garantizar la anchura de la visión y, por esta razón, existe una pequeña diferencia entre la distancia que se muestra en la pantalla y la distancia real. Para su seguridad, no olvide comprobar la parte trasera, la izquierda y la derecha usted mismo.

Vista trasera durante la conducción

Después de arrancar el vehículo, si la velocidad del vehículo es más de 10 km/h y luego pulsa el botón Parking/View, se inicia la Vista trasera mientras se conduce.

1 (vista panorámica trasera mientras conduce)

Muestra solo la vista trasera del vehículo en vista amplia.

2 (vista trasera durante la conducción)

Muestra la pantalla trasera del vehículo en la pantalla izquierda, y muestra una imagen combinada de cada dirección (izquierda, derecha, delantera, trasera) de la cámara del retrovisor en la pantalla derecha.

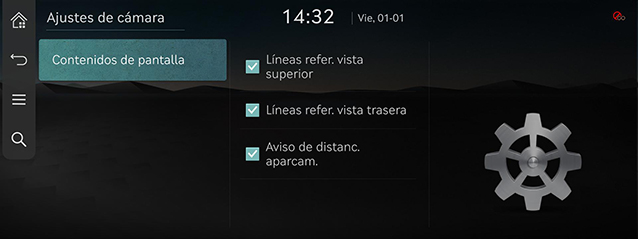

Configuración de la cámara

1. Si pulsa [], accede a la pantalla de configuración de la cámara.

2. Pulse el elemento deseado.

• [Contenidos de pantalla]: establece líneas de referencia de la vista superior, líneas de referencia de la visión trasera y la advertencia de distancia de aparcamiento.

Visualización de la cámara en el asiento trasero

1. Pulse [Cámara] en la pantalla del asiento trasero. Se muestra la vista de la cámara.

2. Pulse repetidamente [] para cambiar la vista de la cámara en el siguiente orden: frontal > trasera > lateral > frontal.

Visualización de advertencias

Indicador de puerta del conductor abierta

Cuando la puerta del conductor está abierta, se muestra el indicador “” (color rojo en puerta izquierda) en la parte superior izquierda de la pantalla.

Indicador de puerta del acompañante abierta

Cuando la puerta del acompañante está abierta, se muestra el indicador “” (color rojo en puerta derecha) en la parte superior izquierda de la pantalla.

Indicador de portón trasero abierto

Cuando el portón trasero está abierto, se muestra el indicador “” (color rojo en el portón trasero) en la esquina superior izquierda de la pantalla.

Indicador de retrovisor plegado

Cuando el retrovisor está plegado, se muestra el indicador “” (retrovisor) en la parte superior izquierda de la pantalla.
