Monitor priestorového zobrazenia (SVM) - voliteľná výbava

O funkcii SVM

• Funkcia SVM je k dispozícii pre zákazníkov, ktorí sa rozhodli pre túto možnosť.
• Ak po naštartovaní vozidla zaradíte polohu R, SVM sa automaticky zapne.
• Ak preradíte z polohy R do P, SVM sa vypne.

Činnosť predného SVM

Ak po naštartovaní vozidla stlačíte tlačidlo Parkovanie/Pohľad po zaradení polohy N alebo D, spustí sa SVM.

1 (Vrchný pohľad spredu)

Zobrazí vrchný pohľad z čelného skla vozidla.

2 (Predný širokouhlý pohľad)

Zobrazuje sa iba pohľad z prednej časti vozidla.

3 (Predný bočný pohľad)

Súčasne zobrazí pohľad z ľavej prednej/pravej prednej časti vozidla.

4 (Zadný širokouhlý pohľad počas jazdy)

Zobrazí pohľad zozadu vozidla a pohľad zhora.

5 (3D priestorové zobrazenie)

Zobrazí 3D pohľad na okolie vozidla.

6

Prechod do ponuky nastavení kamery.

7Pohľad dopredu

Zobrazuje pohľad dopredu.

8 Pohľad zhora

Zobrazí kombinovaný obraz pre každý smer (vľavo, vpravo, vpredu, vzadu) z kamier vo vonkajších spätných zrkadlách.

,Poznámka

Ak počas spusteného predného SVM budete jazdiť rýchlosťou 10 km/h alebo vyššou, SVM sa vypne. Ak následne budete jazdiť rýchlosťou 10 km/h alebo nižšou, SVM zostane vo vypnutom stave.

Používanie zadného SVM

Ak po naštartovaní vozidla zvolíte polohu R, sa spustí zadný SVM.

1 (Vrchný pohľad dozadu)

Zobrazí horný pohľad zozadu vozidla.

2 (Zadný širokouhlý pohľad)

Zobrazí sa len pohľad zozadu vozidla.

3 (Zadný bočný pohľad)

Súčasne sa zobrazuje pohľad zľava zozadu/sprava zozadu.

4 (Zadný pohľad počas jazdy)

Zobrazí pohľad zozadu vozidla a pohľad zhora.

5 (3D priestorové zobrazenie)

Zobrazí 3D pohľad na okolie vozidla.

6

Prechod do ponuky nastavení kamery.

7Pohľad dozadu

Zobrazuje pohľad dozadu.

8 Pohľad zhora

Zobrazí kombinovaný obraz pre každý smer (vľavo, vpravo, vpredu, vzadu) z kamier vo vonkajších spätných zrkadlách.

,Poznámka

Kamera SVM má optické šošovky pre zabezpečenie širokouhlého pohľadu, takže vzdialenosť na obraze sa mierne odlišuje od skutočnosti. O bezpečnosti sa sami presvedčite pohľadom dozadu a doľava/doprava.

Obsluha funkcie zadného pohľadu počas jazdy

Ak po naštartovaní vozidla rýchlosť vozidla prekročí 10 km/h a stlačíte tlačidlo Parkovanie/Pohľad, aktivuje sa funkcia zadného pohľadu počas jazdy.

1 (Zadný širokouhlý pohľad počas jazdy)

Zobrazuje iba zadný pohľad vozidla v širokouhlom zobrazení.

2 (Zadný pohľad počas jazdy)

Zobrazuje zadný pohľad vozidla na ľavej obrazovke a na pravej obrazovke zase kombinovaný obraz pre každý smer (vľavo, vpravo, vpredu, vzadu) z kamier vo vonkajších spätných zrkadlách.

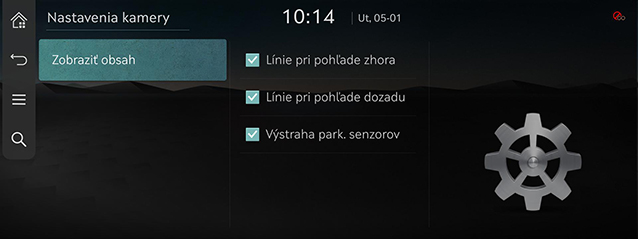

Nastavenia kamery

1. Stlačením [] sa presuniete na obrazovku nastavení kamery.

2. Stlačte požadovanú položku.

• [Zobraziť obsah]: Nastaví referenčné línie pri pohľade zhora, referenčné línie pri pohľade zozadu a výstrahu pri malej vzdialenosti pri parkovaní.

Sledovanie obrazu kamery na zadnom sedadle

1. Na displeji zadného sedadla stlačte [Kamera]. Zobrazí sa obraz kamery.

2. Opakovaným stláčaním [] zmeníte obraz kamery v poradí predná > zadná > bočná > predná.

Výstražné zobrazenie

Indikátor otvorených dverí vodiča

Ak sú otvorené dvere vodiča, v ľavom hornom rohu obrazovky sa zobrazí indikátor „“ (červená farba pri ľavých dverách).

Indikátor otvorených predných dverí spolujazdca

Ak sú otvorené predné dvere spolujazdca, v ľavom hornom rohu obrazovky sa zobrazí indikátor „“ (červená farba pri pravých dverách).

Indikátor otvorenia dverí batožinového priestoru

Keď sú otvorené dvere batožinového priestoru, v ľavom hornom rohu obrazovky sa zobrazí indikátor „“ (červená farba pri dverách batožinového priestoru).

Indikátor sklopeného bočného zrkadla

Keď je sklopené bočné zrkadlo, v ľavom hornom rohu obrazovky sa zobrazí indikátor „“(bočné zrkadlo).
