Система кругового обзора (SVM) - опция

О системе кругового обзора (SVM)

• Система кругового обзора – дополнительная опция.
• При запуске автомобиля, если рычаг коробки передач переведен в положение «R», система кругового обзора запускается автоматически
• Если передача переключается из положения «R» в положение «P», система кругового обзора отключается.

Использование передней системы кругового обзора

Если после запуска автомобиля передачу установить в положение «N» или «D» и нажать кнопку Парковки/Обзора, запускается передняя система кругового обзора.

1 (Вид сверху спереди)

Отображается вид сверху спереди в увеличенном масштабе.

2 (Широкоугольный вид спереди)

Отображается только вид спереди автомобиля.

3 (Вид сбоку спереди)

Одновременно отображает вид слева и справа спереди автомобиля.

4 (Широкоугольный вид сзади во время движения)

Показывает вид сзади автомобиля и вид сверху.

5 (Круговой 3D-обзор)

Показывает 3D-изображение вокруг автомобиля.

6

Переход к меню с настройками камеры.

7Вид спереди

Показывает вид спереди.

8 Вид сверху

Показывает комбинированное изображение в каждом направлении (слева, справа, спереди, сзади) с камеры бокового зеркала.

,Примечание

Если включена передняя система SVM, то при движении со скоростью 10 км/ч и выше система SVM будет отключена. В этом состоянии даже при движении со скоростью около 10 км/ч или ниже система кругового обзора будет оставаться выключенной.

Использование задней системы кругового обзора

При запуске автомобиля, если рычаг коробки передач переведен в положение «R», запускается задняя система кругового обзора.

1 (Вид сверху сзади)

Отображается вид сверху сзади автомобиля в увеличенном масштабе.

2 (Широкоугольный вид сзади)

Отображает только вид сзади автомобиля.

3 (Вид сбоку сзади)

Отображает вид слева и справа сзади автомобиля одновременно.

4 (Вид сзади во время движения)

Показывает вид сзади автомобиля и вид сверху.

5 (Круговой 3D-обзор)

Показывает 3D-изображение вокруг автомобиля.

6

Переход к меню с настройками камеры.

7Вид сзади

Показывает вид сзади.

8 Вид сверху

Показывает комбинированное изображение в каждом направлении (слева, справа, спереди, сзади) с камеры бокового зеркала.

,Примечание

Камера системы кругового обзора (SVM) оснащена оптическим объективом для обеспечения широкоугольного обзора, поэтому расстояние, показываемое на экране, может незначительно отличаться от реального. В целях безопасности самостоятельно контролируйте ситуацию сзади, слева и справа.

Включение вида сзади во время движения

Вид сзади во время движения включается после запуска автомобиля и наборе скорости более 10 км/ч путем нажатия кнопки Парковка/Обзор.

1 (Вид сзади в широкоугольном формате во время движения)

Показывает только вид сзади автомобиля в широкоугольном формате.

2 (Вид сзади во время движения)

На экране слева отображается вид сзади автомобиля, а на экране справа отображается комбинированное изображение для всех направлений (слева, справа, спереди, сзади), включая изображение с камер боковых зеркал.

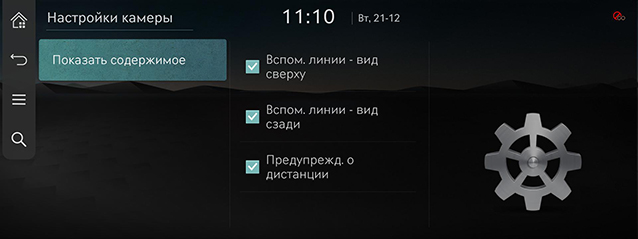

Настройки камеры

1. Если нажать [], откроется экран с настройками камеры.

2. Нажмите нужный элемент.

• [Показать содержимое]: настройка справочных линий вида сверху, справочных линий вида сзади и предупреждения о расстоянии в процессе парковки.

Просмотр изображения с камеры на заднем сиденье

1. Нажмите [Камера] на дисплее заднего сиденья. Отображается изображение с камеры.

2. Нажимайте [] требуемое количество раз для переключения изображения с камеры в последовательности спереди > сзади > сбоку > спереди.

Вывод предупреждений

Индикатор открытой двери водителя

Если открыта дверь водителя, в верхней левой части экрана будет отображаться значок «» (левая дверь красного цвета).

Индикатор открытой двери пассажира

Если открыта передняя дверь со стороны пассажира, в верхней левой части экрана будет отображаться значок «» (правая дверь красного цвета).

Индикатор открытой двери багажного отделения

При открытой двери багажного отделения в верхней левой части экрана отображается индикатор «» (дверь багажного отделения красного цвета).

Индикатор складывания бокового зеркала

Если боковые зеркала сложены, в верхней левой части экрана будет отображаться значок «» (боковые зеркала).
