Monitor de vista envolvente (SVM) - Opção

Sobre o SVM

• O SVM (monitor de vista envolvente) é um extra disponível para os clientes.
• Enquanto arranca o veículo, se a posição da mudança for R, o SVM é iniciado automaticamente
• Se a mudança for alterada da posição R para a P, o SVM deixará de funcionar.

Funcionamento do SVM frontal

Após ligar o veículo, se premir o botão Estacionamento/Vista após colocar a mudança na posição N ou D, o SVM frontal será iniciado.

1 (Vista superior da frente)

Exibe a vista superior do ecrã frontal do veículo ampliada.

2 (Vista ampla frontal)

Apenas é apresentado o ecrã frontal do veículo.

3 (Vista lateral frontal)

Apresenta o ecrã frontal esquerdo/direito do veículo simultaneamente.

4 (vista ampla da traseira durante a condução)

Apresenta o ecrã traseiro do veículo e a vista superior.

5 (Vista 3D envolvente)

Apresenta o ecrã 3D ao redor do veículo.

6

Acede ao menu de definições da câmara.

7Ecrã frontal

Apresenta a vista frontal.

8 Vista superior

Apresenta a imagem combinada para cada direção (esquerda, direita, frente, traseira) da câmara do espelho retrovisor.

,Nota

Enquanto o SVM dianteiro estiver a funcionar, se conduzir a cerca de 10 km/h ou mais, o SVM é desligado. Neste estado, mesmo se conduzir a cerca de 10 km/h ou menos, o SVM irá permanecer no estado desligado.

Funcionamento do SVM traseiro

Após o arranque do veículo, se a mudança for colocada na posição R, o SVM traseiro inicia.

1 (Vista superior da traseira)

Apresenta a vista superior da parte traseira do ecrã do veículo ampliado.

2 (Vista ampla traseira)

Apresenta apenas o ecrã traseiro do veículo.

3 (Vista lateral traseira)

Apresenta o ecrã traseiro esquerdo/traseiro direito do veículo simultaneamente.

4 (Vista traseira durante a condução)

Apresenta o ecrã traseiro do veículo e a vista superior.

5 (Vista 3D envolvente)

Apresenta o ecrã 3D ao redor do veículo.

6

Acede ao menu de definições da câmara.

7Ecrã traseiro

Apresenta vista traseira.

8 Vista superior

Apresenta a imagem combinada para cada direção (esquerda, direita, frente, traseira) da câmara do espelho retrovisor.

,Nota

A câmara do SVM tem uma lente ótica para garantir a vista ampla, por isso, existe uma pequena diferença entre a distância mostrada no ecrã e a distância real. Por motivos de segurança, verifique a vista traseira e a esquerda/direita por si mesmo.

Operar a vista traseira durante a condução

Após o arranque do veículo, se a velocidade do veículo for superior a 10 km/h e se premir o botão de Estacionamento/Vista, a vista traseira é ativada enquanto conduz.

1 (Vista traseira ampla durante a condução)

Apresenta apenas a vista traseira do veículo na vista ampla.

2 (Vista traseira durante a condução)

Apresenta o ecrã traseiro do veículo no ecrã esquerdo e apresenta a imagem combinada para cada direção (esquerda, direita, frente, traseira) da câmara do espelho retrovisor no ecrã direito.

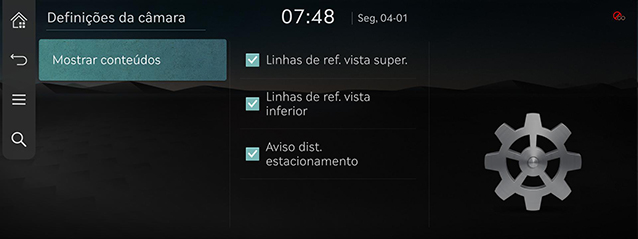

Definições da câmara

1. Se premir [], acede ao ecrã de definições da câmara.

2. Prima o item pretendido.

• [Mostrar conteúdos]: define as linhas de referência da vista superior e traseira e configura o aviso de distância de estacionamento.

Visualizar a câmara no banco traseiro

1. Prima [Câmara] no ecrã do banco traseiro. É apresentada a vista da câmara.

2. Prima repetidamente [] para alterar a vista da câmara na sequência frente > trás > lado > frente.

Apresentação de aviso

Indicador de porta do condutor aberta

Quando a porta do condutor está aberta, o indicador “” (cor vermelha na porta esquerda) é apresentado no canto superior esquerdo do ecrã.

Indicador de porta do passageiro da frente aberta

Quando a porta do passageiro da frente está aberta, o indicador “” (cor vermelha na porta direita) é apresentado na parte superior esquerda do ecrã.

Indicador de bagageira aberta

Quando a bagageira está aberta, o indicador “” (cor vermelha na porta traseira) é apresentado do lado esquerdo na parte superior do ecrã.

Indicador de recolhimento dos espelhos retrovisores

Quando os espelhos retrovisores são recolhidos, o indicador “” (espelho retrovisor) é apresentado no canto superior esquerdo do ecrã.
