Monitor widoku dookolnego (SVM) - opcja

Informacje o funkcji SVM

• SVM to funkcja dostępna dla klientów, którzy wybrali tę opcję przy zakupie pojazdu.
• Po uruchomieniu pojazdu i ustawieniu dźwigni zmiany biegów na biegu R zostanie automatycznie uruchomiona funkcja SVM.
• Po przestawieniu dźwigni zmiany biegów z pozycji R do pozycji P funkcja SVM wyłączy się.

Działanie przedniego widoku SVM

Po uruchomieniu pojazdu, jeśli naciśnięty zostanie przycisk Parking/View po ustawieniu dźwigni zmiany biegów w pozycji N lub D, uruchomi się funkcja przedniego widoku SVM.

1 (widok z przodu pojazdu, od góry)

Wyświetla w powiększeniu widok z przodu pojazdu, od góry.

2 (widok przedni panoramiczny)

Wyświetlany jest tylko widok z przedniej szyby pojazdu.

3 (widok przedni boczny)

Wyświetlany jest równocześnie widok z przodu po prawej i z przodu po lewej stronie pojazdu.

4 (widok wsteczny szeroki podczas jazdy)

Wyświetla widok z tyłu pojazdu i widok z góry.

5 (widok dookolny 3D)

Wyświetla widok 3D wokół pojazdu.

6

Przejdź do menu ustawień kamery.

7Ekran przedni

Wyświetla widok z przodu.

8 Widok z góry

Wyświetla połączony obraz dla każdego z kierunków (lewego, prawego, przedniego, tylnego) kamery lusterka bocznego.

,Uwaga

Gdy aktywny jest widok przedni SVM i pojazd przekroczy prędkość 10 km/h, funkcja SVM wyłączy się. Wówczas nawet jeśli pojazd zwolnieni do prędkości 10 km/h lub mniejszej, funkcja SVM pozostanie wyłączona.

Obsługa tylnego widoku SVM

Po uruchomieniu pojazdu, jeśli bieg jest ustawiony w pozycji R, włącza się tylny widok SVM.

1 (widok z góry, za pojazdem)

Wyświetla w powiększeniu widok z góry, za pojazdem.

2 (widok tylny panoramiczny)

Wyświetlany jest tylko widok z kamery cofania.

3 (widok tylny boczny)

Wyświetlany jest jednocześnie widok z tyłu po prawej / po lewej stronie pojazdu.

4 (widok wsteczny podczas jazdy)

Wyświetla widok z tyłu pojazdu i widok z góry.

5 (widok dookolny 3D)

Wyświetla widok 3D wokół pojazdu.

6

Przejdź do menu ustawień kamery.

7Ekran tylni

Wyświetla widok z tyłu.

8 Widok z góry

Wyświetla połączony obraz dla każdego z kierunków (lewego, prawego, przedniego, tylnego) kamery lusterka bocznego.

,Uwaga

Kamera SVM ma obiektyw umożliwiający widzenie szerokokątne, w związku z czym występuje różnica pomiędzy odległością rzeczywistą a odległością wskazywaną na ekranie. Ze względów bezpieczeństwa należy samemu sprawdzać widok w prawo, w lewo oraz do tyłu.

Obsługiwanie widoku wstecznego podczas jazdy

Po uruchomieniu pojazdu, jeśli prędkość pojazdu jest większa niż 10 km/h, i naciśnięty zostanie przycisk Parking/View, włączony zostanie widok wsteczny podczas jazdy.

1 (widok wsteczny szeroki podczas jazdy)

Wyświetlany jest tylko widok tylny pojazdu w trybie panoramicznym.

2 (widok wsteczny podczas jazdy)

Na lewym ekranie wyświetlany jest widok z tylnej szyby pojazdu, a na prawym ekranie — połączony obraz wszystkich stron (lewej, prawej, przedniej, tylnej) widoczny z kamery lusterka bocznego.

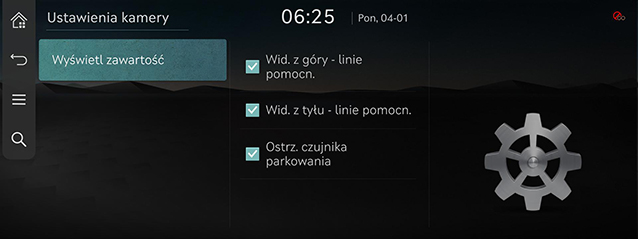

Ustawienia kamer

1. Naciśnięcie przycisku [] powoduje wyświetlenie ekranu ustawień kamer.

2. Naciśnij żądany element.

• [Wyświetl zawartość]: Pozwala ustawić linie odniesienia widoku z góry, linie odniesienia widoku z tyłu i ostrzeżenie o odległości parkowania.

Wyświetlanie obrazu kamery na tylnym fotelu

1. Naciśnij [Kamera] na wyświetlaczu tylnego fotela. Zostanie wyświetlony obraz z kamery.

2. Naciskając kilkakrotnie [], można zmieniać obraz z kamery w kolejności z przodu > z tyłu > z boku > z przodu.

Wyświetlane ostrzeżenie

Wskazanie otwarcia drzwi po stronie kierowcy

Gdy otwarte są drzwi kierowcy, wyświetlane jest wskazanie „” (kolor czerwony na lewych drzwiach) w lewej górnej części ekranu.

Wskazanie otwarcia drzwi z przodu po stronie pasażera

Gdy otwarte są drzwi pasażera z przodu, wyświetlane jest wskazanie „” (kolor czerwony na prawych drzwiach) w lewej górnej części ekranu.

Wskaźnik otwartej klapy bagażnika

Gdy otwarta jest klapa bagażnika, z w lewym górnym rogu ekranu wyświetlany jest wskaźnik „” (kolor czerwony na klapie bagażnika).

Wskaźnik złożenia lusterka bocznego

Gdy złożone jest lusterko boczne, w lewej górnej części ekranu wyświetlany jest wskaźnik „” (lusterko boczne).
