Erdvinio vaizdo monitorius (SVM) – pasirenkama papildomai

Apie SVM

• SVM yra papildomai pasirenkama funkcija, teikiama ją pasirinkusiems klientams.
• Jei užvedant transporto priemonę, pavara perjungiama į padėtį R, automatiškai įsijungia SVM.
• Jei pavara perjungiama iš padėties R į P, SVM išjungiama.

Priekinės SVM valdymas

Paleidus transporto priemonė, jei paspaudžiamas mygtukas Statymas / peržiūra, kai pavara perjungiama į padėtį N arba D, įjungiama priekinė SVM.

1 (Priekio vaizdas iš viršaus)

Rodo padidintą transporto priemonės priekinį vaizdą iš viršaus.

2 (Platus vaizdas iš priekio)

Rodo tik priekinės transporto priemonės dalies vaizdą.

3 (Priekio šoninės dalies vaizdas)

Tuo pat metu rodomas kairysis priekinis / dešinysis priekinis transporto priemonės vaizdai.

4 (Galinis platus vaizdas važiuojant)

Rodo transporto priemonės galinį vaizdą ir vaizdą iš viršaus.

5 (3D erdvinis vaizdas)

Rodo 3D vaizdą aplink transporto priemonę.

6

Pereikite į fotoaparato nustatymų meniu.

7Priekinis vaizdas

Rodo priekinį vaizdą.

8 Vaizdas iš viršaus

Rodo bendrą šoninio veidrodžio kameros kiekvienos krypties (kairė, dešinė, priekis, galas) vaizdą.

,Pastaba

Kai įjungtas priekinis SVM, važiuojant maždaug 10 km/h ar didesniu greičiu, SVM išjungiamas. Esant šiai būsenai, net jeigu važiuosite maždaug 10 km/h arba mažesniu greičiu, SVM liks išjungtas.

Galinio SVM veikimas

Užvedus transporto priemonę, jei pavara perjungiama į padėtį R, paleidžiamas galinis SVM.

1 (Galinės dalies vaizdas iš viršaus)

Rodo padidintą transporto priemonės ekrano galinį vaizdą iš viršaus.

2 (Platus galinės dalies vaizdas)

Rodo tik transporto priemonės galinės dalies vaizdą.

3 (Galo šoninės dalies vaizdas)

Tuo pat metu rodo galinės kairės / dešinės transporto priemonės dalies vaizdą.

4 (Galinės dalies vaizdas važiuojant)

Rodo transporto priemonės galinį vaizdą ir vaizdą iš viršaus.

5 (3D erdvinis vaizdas)

Rodo 3D vaizdą aplink transporto priemonę.

6

Pereikite į fotoaparato nustatymų meniu.

7Galinis vaizdas

Rodo galinės dalies vaizdą.

8 Vaizdas iš viršaus

Rodo bendrą šoninio veidrodžio kameros kiekvienos krypties (kairė, dešinė, priekis, galas) vaizdą.

,Pastaba

SVM kameroje įtaisytas optinis objektyvas plačiam vaizdui užtikrinti, todėl skirtumas tarp ekrane rodomo ir tikrojo atstumo yra nedidelis. Saugumo sumetimais būtinai patikrinkite situaciją gale ir šonuose.

Galinio vaizdo valdymas vairuojant

Pradėjus važiuoti, jei transporto priemonės greitis yra didesnis nei 10 km/h, tada paspauskite mygtukas Statymas / peržiūra, važiuojant pradedamas rodyti galinės dalies vaizdas.

1 (Galinis platus vaizdas važiuojant)

Rodo tik galinį transporto priemonės vaizdą plačiame vaizde.

2 (Galinės dalies vaizdas važiuojant)

Rodo galinį transporto priemonės ekraną kairiajame ekrane, o dešiniajame ekrane rodo bendrą šoninių veidrodžių kameros krypčių (kairėje, dešinėje, priekyje, gale) vaizdą.

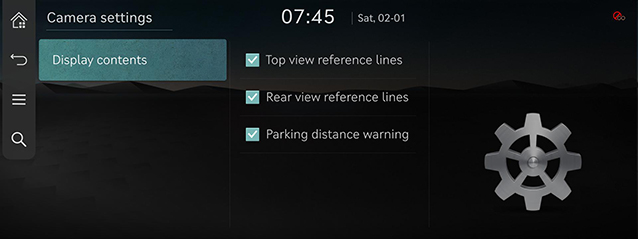

Kameros nuostatos

1. Paspaudus [], pereinama į kameros nuostatų ekraną.

2. Spustelėkite norimą elementą.

• [Display contents]: nustato vaizdo iš viršaus atskaitos linijas, vaizdo iš galo atskaitos linijas ir automobilio statymo įspėjimą.

Kameros vaizdo stebėjimas sėdint ant galinės sėdynės

1. Galinės sėdynės ekrane paspauskite [Camera]. Rodomos kameros vaizdas.

2. Spaudinėkite [] mygtuką, kad keistumėte kameros vaizdą tokiu eiliškumu: priekinė > galinė > šoninė > priekinė.

Įspėjamasis ekranas

Vairuotojo durų atidarymo indikatorius

Kai vairuotojo durys atidarytos, ekrano viršutinės dalies kairėje rodomas indikatorius „“ (raudona spalva ties kairiosiomis durelėmis).

Priekinio keleivio durelių atidarymo indikatorius

Kai priekinio keleivio durelės atidarytos, ekrano viršutinės dalies kairėje rodomas indikatorius „“ (raudona spalva ties dešiniosiomis durelėmis).

Bagažinės dangčio atidarymo indikatorius

Kai atidaromas bagažinės dangtis, ekrano viršutinės dalies kairėje rodomas indikatorius „“ (raudona spalva ties bagažinės dangčiu).

Šoninio veidrodžio užlenkimo indikatorius

Kai šoninis veidrodis užlenktas, ekrano viršutinės dalies kairėje rodomas indikatorius „“ (šoninio veidrodžio).
