Surround View Monitor (SVM) - Option

Infos zu SVM (Surround View Monitor - Rundumsicht-Monitor)

• SVM ist eine Option, die den Kunden zur Verfügung gestellt wird, die diese Option gewählt haben.
• Wenn das Fahrzeug gestartet worden ist und der Schalthebel auf R gestellt ist, wird SVM automatisch aktiviert.
• Wenn der Schalthebel von R auf P gestellt wird, wird SVM ausgeschaltet.

Front-SVM bedienen

Wenn Sie nach Starten des Fahrzeugs den Schalthebel auf N oder D stellen und dann auf Parken/Ansicht drücken, wird die Funktion SVM (Rundumsicht-Monitor) aktiviert.

1 (Sicht nach vorne von oben)

Vergrößerte Anzeige der Sicht von oben auf dem Front-Bildschirm.

2 (Sicht nach vorne, Weitwinkel)

Nur der Bildschirm mit der Sicht nach vorne wird angezeigt.

3 (Sicht nach vorne zur Seite)

Zeigt gleichzeitig die Sicht vom Fahrzeug aus nach vorne links / vorne rechts.

4 (Weitwinkel-Sicht während der Fahrt)

Bildschirm mit Sicht nach hinten und von oben zeigen.

5 (3D Rundumsicht)

Bildschirm mit 3D-Ansicht von Fahrzeugumgebung anzeigen.

6

Zum Menü für Kameraeinstellungen gehen.

7Frontbildschirm

Die Sicht nach vorne anzeigen.

8 Ansicht von oben

Kombiniertes Bild für jede Richtung (links, rechts, vorne, hinten) der Seitenspiegel-Kamera anzeigen.

,Hinweis

Wenn Sie bei aktiviertem SVM vorne etwa 10 km/h oder schneller fahren, wird SVM ausgeschaltet. Wenn Sie dann ungefähr 10 km/h oder langsamer fahren, bleibt SVM auf Aus geschaltet.

SVM (Surround View Monitor) hinten betätigen

Wird nach Starten des Fahrzeugs der Schalthebel in Position R gebracht, startet die Funktion SVM hinten.

1 (Ansicht der Rückseite von oben)

Vergrößerte Anzeige der Sicht von oben nach hinten auf dem Fahrzeug-Bildschirm.

2 (Weitwinkel-Sicht nach hinten)

Nur die Sicht nach hinten anzeigen.

3 (Sicht nach hinten zur Seite)

Gleichzeitig die Sicht vom Fahrzeug nach hinten links / hinten rechts anzeigen.

4 (Rückansicht beim Fahren)

Bildschirm mit Sicht nach hinten und von oben zeigen.

5 (3D Rundumsicht)

Bildschirm mit 3D-Ansicht von Fahrzeugumgebung anzeigen.

6

Zum Menü für Kameraeinstellungen gehen.

7Bildschirm mit Sicht nach hinten

Sicht nach hinten anzeigen.

8 Ansicht von oben

Kombiniertes Bild für jede Richtung (links, rechts, vorne, hinten) der Seitenspiegel-Kamera anzeigen.

,Hinweis

Die SVM-Kamera ist mit einem Weitwinkel-Objektiv ausgestattet, um ein weites Sichtfeld zu liefern. Hinsichtlich der Darstellung von Entfernungen kann deshalb ein falscher Eindruck entstehen. Aus Sicherheitsgründen sollten Sie per Sichtprüfung selber prüfen, was sich hinter dem Fahrzeug und links/ rechts davon befindet.

Nutzung der Rückansicht während der Fahrt

Nach dem Starten des Fahrzeugs, wenn die Geschwindigkeit des Fahrzeugs mehr als 10 km/h beträgt und wenn Sie dann auf Parken/Ansicht drücken, beginnt beim Fahren die Rückansicht.

1 (Rückansicht Weitwinkel beim Fahren)

Sicht nach hinten in Weitwinkelansicht anzeigen.

2 (Rückansicht beim Fahren)

Auf dem linken Bildschirm wird die Sicht nach hinten angezeigt. Auf dem rechten Bildschirm wird das kombinierte Bild aller Richtungen (links, rechts, vorne. hinten) der Seitenspiegel-Kamera angezeigt.

Kameraeinstellungen

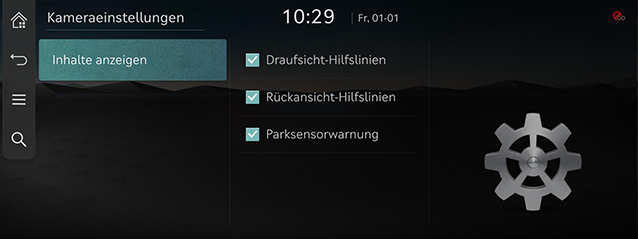

1. Nach Drücken auf [] wird der Bildschirm für Kameraeinstellungen angezeigt.

2. Auf das gewünschte Element drücken.

• [Inhalte anzeigen]: Festlegung von Referenzlinien bei Ansicht von oben, von Referenzlinien bei Rückansicht und von Abstandswarnung beim Einparken.

Auf Rücksitz die Sicht der Kamera anzeigen

1. Auf dem Rücksitz-Display auf [Kamera] drücken. Die Sicht der Kamera wird angezeigt.

2. Um die Sicht der Kameras vorne > hinten > an der Seite > vorne nacheinander anzuzeigen, wiederholt auf [] drücken.

Anzeige von Warnungen

Indikator für Fahrertür offen

Ist die Tür auf der Fahrerseite offen, „“ (Rot auf der linken Tür) wird dies links oben auf der Anzeige angezeigt.

Indikator für Beifahrertür offen

Ist die Tür auf der Beifahrerseite offen, “” (Rot auf der rechten Tür) wird dies links oben auf der Anzeige angezeigt.

Anzeige offene Heckklappe

Ist die Heckklappe geöffnet, wird das oben links auf dem Bildschirm „“ (rote Farbe auf Heckklappe) angezeigt.

Hinweis auf eingeklappten Seitenspiegel

Ist der Seitenspiegel eingeklappt, wird auf dem Bildschirm oben links „“ (Seitenspiegel) angezeigt.
