Opción Monitor de visión envolvente (SVM)

Sobre o SVM

• O SVM é unha opción que se proporciona aos clientes que a seleccionen.
• Co vehículo acendido, o SVM activarase ao meter a marcha R.
• O SVM detense ao pasar da marcha R a P.

Funcionamento do SVM frontal

Co vehículo aceso, o SVM actívase ao premer o botón Aparcamento/Visión logo de meter a marcha N ou D.

1 (Visión superior frontal)

Mostra a visión superior da pantalla frontal do vehículo aumentada.

2 (Visión frontal ampla)

Só se mostra a pantalla frontal do vehículo.

3 (Visión frontal lateral)

Mostra a pantalla frontal esquerda/dereita do vehículo simultaneamente.

4 (Visión traseira ampla durante a condución)

Mostra a pantalla posterior do vehículo e a vista superior.

5 (Visión periférica en 3D)

Mostra unha pantalla 3D arredor do vehículo.

6

Acceso ao menú de configuración da cámara.

7Pantalla frontal

Mostra a vista frontal

8 Vista superior

Mostra unha imaxe combinada de cada dirección (esquerda, dereita, frontal, posterior) da cámara lateral do espello.

,Nota

Cando o SVM frontal estea a funcionar, este desactivarase ao conducir a unha velocidade aproximada de 10 km/h ou máis. A partir dese momento, aínda que conduza a unha velocidade aproximada de 10 km/h ou menos, o SVM seguirá desactivado.

Funcionamento do SVM traseiro

Tras arrancar o vehículo, o SVM activarase ao meter a marcha R.

1 (Vista superior da parte posterior)

Mostra a vista superior da parte posterior aumentada na pantalla.

2 (Visión posterior ampla)

Mostra só a pantalla posterior do vehículo.

3 (Visión posterior lateral)

Mostra simultaneamente as partes esquerda e dereita posterior do vehículo.

4 (Visión traseira durante a condución)

Mostra a pantalla posterior do vehículo e a vista superior.

5 (Visión periférica en 3D)

Mostra unha pantalla 3D arredor do vehículo.

6

Acceso ao menú de configuración da cámara.

7Pantalla traseira

Mostra unha vista posterior.

8 Vista superior

Mostra unha imaxe combinada de cada dirección (esquerda, dereita, frontal, posterior) da cámara lateral do espello.

,Nota

O SVM dispón dunha lente óptica que garante unha visión ampla para que non haxa tanta diferenza entre a distancia real e a que se amosa na pantalla. Por seguridade, comprobe vostede mesmo a parte posterior e os laterais á esquerda/dereita.

Uso da visión traseira durante a condución

Tras acender o vehículo, a visión traseira activarase cando conduza a máis de 10 km/h e prema o botón de aparcamento/visualización.

1 (Visión posterior ancha durante a condución)

Amosa só a visión posterior ampla do vehículo.

2 (Visión posterior ancha durante a condución)

Amosa unha imaxe da parte posterior do vehículo na pantalla esquerda e unha imaxe combinada de cada dirección (esquerda, dereita, frontal, posterior) da cámara lateral do espello na pantalla dereita.

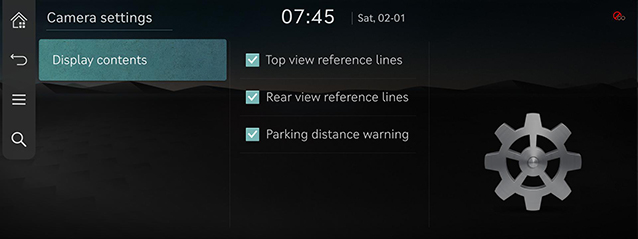

Configuración da cámara

1. Ao premer [], accédese á pantalla de configuración da cámara.

2. Prema o elemento desexado.

• [Display contents]: configura liñas de referencia de vista superior, liñas de referencia de vista traseira e os avisos de distancia de aparcamento.

Vista da cámara no asento traseiro

1. Prema [Camera] no monitor do asento traseiro. Mostrarase a vista da cámara.

2. Prema [] repetidamente para cambiar a vista da cámara na secuencia dianteira > traseira > lateral > frontal.

Sinais de advertencia

Indicador de apertura da porta do condutor

Cando a porta do condutor estea aberta, o indicador “” (cor vermella na porta esquerda) aparecerá na parte superior esquerda da pantalla.

Indicador de apertura da porta do acompañante

Cando a porta do acompañante estea aberta, o indicador “” (color vermello na porta dereita) aparecerá na parte superior esquerda da pantalla.

Indicador de apertura do portón traseiro

Cando se abra o portón traseiro, o indicador “” (cor vermella no portón traseiro) aparecerá na parte superior esquerda da pantalla.

Indicador de recollida dos retrovisores

Cando o retrovisor estea pechado, o indicador “” (retrovisor) aparecerá na parte superior esquerda da pantalla.
