SVM (Moniteur de vue surround) - Option

À propos du SVM

• Le SVM (écran de visualisation périphérique) est une option proposée aux clients en ayant fait la demande.
• Quand le véhicule est démarré et est en position R, le SVM est automatiquement enclenché.
• Si la vitesse est changée de la position R à P, le fonctionnement du SVM prend fin.

Fonctionnement du SVM avant

Après avoir démarré le véhicule, si vous appuyez sur le bouton Parking/View après avoir changé la vitesse à N ou D, le SVM avant se met en marche.

1 (Vue de dessus frontale)

Affiche la vue agrandie de dessus de l’écran avant du véhicule.

2 (Vue étendue de face)

Seul l’écran avant du véhicule est affiché.

3 (Vue frontale de côté)

Affiche simultanément l’écran avant gauche/avant droit du véhicule.

4 (Vue arrière étendue pendant la conduite)

Affiche l’écran arrière du véhicule et la vue de dessus.

5 (Vue surround 3D)

Affiche en 3D l’environnement du véhicule.

6

Ouvre le menu des paramètres de la caméra.

7Écran avant

Affiche une vue de face.

8 Vue de dessus

Affiche une image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral.

,Remarque

Lorsque le SVM avant est lancé et que vous conduisez à plus de 10 km/h, le SVM s’éteint. Une fois éteint, même si vous conduisez à moins de 10 km/h, le SVM restera éteint.

Fonctionnement du SVM arrière

Après le démarrage du véhicule, si la vitesse est mise en position R, le SVM arrière démarre.

1 (Vue de dessus de l’arrière)

Affiche la vue agrandie de dessus de l’écran arrière du véhicule.

2 (Vue étendue de derrière)

Affiche uniquement l’écran arrière du véhicule.

3 (Vue arrière de côté)

Affiche simultanément l’écran arrière gauche/arrière droit du véhicule.

4 (Vue arrière en conduisant)

Affiche l’écran arrière du véhicule et la vue de dessus.

5 (Vue surround 3D)

Affiche en 3D l’environnement du véhicule.

6

Ouvre le menu des paramètres de la caméra.

7Écran arrière

Affiche une vue arrière.

8 Vue de dessus

Affiche une image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral.

,Remarque

La caméra SVM dispose d’une lentille optique pour garantir une vue étendue afin qu’il n’y ait que peu de différence avec la distance affichée à l’écran. Pour votre sécurité, assurez-vous de vérifier l’arrière et à gauche/droite par vous-même.

Vue arrière en conduisant

Après le démarrage du véhicule, si la vitesse du véhicule est supérieure à 10 km/h, et que vous appuyez sur le bouton Parking/View, la vue arrière pendant la conduite démarre.

1 (Vue arrière étendue pendant la conduite)

Affiche uniquement la vue arrière du véhicule en vision élargie.

2 (Vue arrière en conduisant)

Affiche l’écran arrière du véhicule sur l’écran gauche, et affiche l’image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral sur l’écran droit.

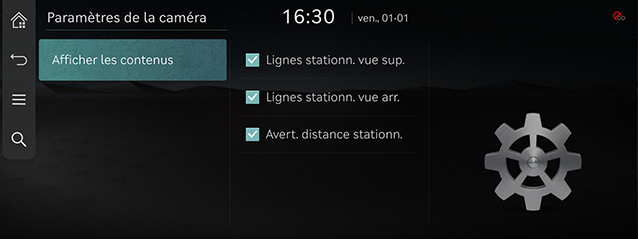

Paramètres de la caméra

1. Si vous appuyez sur [], vous passez à l’écran des paramètres de la caméra.

2. Appuyez sur l’élément désiré.

• [Afficher les contenus] : règle les lignes de référence de la vue supérieure, les lignes de référence de la vue arrière et l’avertissement lié à la distance de stationnement.

Voir la caméra depuis les sièges arrière

1. Appuyez sur [Caméra] sur l’affichage des sièges arrière. La vue de la caméra s’affiche.

2. Appuyez de manière répétée sur [] pour changer la vue de la caméra dans l’ordre suivant avant > arrière > côté > avant.

Affichage d’avertissement

Voyant de portière de conducteur ouverte

Lorsque la portière du conducteur est ouverte, le voyant « » (couleur rouge sur la portière gauche) s’affiche sur la partie supérieure gauche de l’écran.

Voyant de portière du passager avant ouverte

Lorsque la portière du passager avant est ouverte, le voyant « »(couleur rouge sur la portière gauche) s’affiche sur la partie supérieure gauche de l’écran.

Voyant d’ouverture du hayon

Lorsque le hayon est ouvert, le voyant « » (hayon en rouge) s’affiche en haut à gauche de l’écran.

Voyant indiquant que le rétroviseur est replié

Lorsque le rétroviseur est replié, le voyant « » (rétroviseur) s’affiche en haut à gauche de l’écran.
