Monitor met beeld rondom (SVM) - Optie

Over SVM

• SVM is een optie die wordt aangeboden aan de klanten die de optie hebben geselecteerd.
• Als het voertuig wordt gestart en de versnelling in de R-stand wordt gezet, start SVM automatisch
• Als de versnellingspook van de R- naar de P-stand wordt gezet, stopt de SVM.

Bedienen SVM aan de voorzijde

Als u na het starten van het voertuig op de toets parkeren/weergave drukt, nadat de versnelling in de stand N of D is gezet, start SVM aan de voorzijde.

1 (Bovenaanzicht van de voorzijde)

Geeft het bovenaanzicht van het scherm vooraan van het voertuig vergroot weer.

2 (Breedbeeld voorkant)

Enkel het scherm voor de voorkant van het voertuig wordt weergegeven.

3 (Vooraanzicht)

Geeft het scherm links vooraan/rechts vooraan van het voertuig tegelijkertijd weer.

4 (Achteraan breed beeld tijdens het rijden)

Geeft het scherm achteraan van het voertuig en het bovenaanzicht weer.

5 (3D surroundzicht)

Geeft een 3D-scherm rond het voertuig weer.

6

Gaat naar het menu voor camera-instellingen.

7Scherm vooraan

Dit toont het vooraanzicht.

8 Bovenaanzicht

Het geeft een gecombineerd beeld weer voor elke richting (links, rechts, voorkant, achterkant) van de zijspiegelcamera.

,Opmerking

Als u 10 km/h of sneller rijdt terwijl SVM actief is, wordt SVM uitgeschakeld. In deze toestand blijft, zelfs als u ongeveer 10 km/h of trager rijdt, SVM in de uit-status.

Bediening SVM achteraan

Nadat de auto is gestart en de versnelling in de stand R staat, start de SVM aan de achterzijde.

1 (Bovenaanzicht van de achterzijde)

Geeft het bovenaanzicht van de achterkant van het voertuigscherm vergroot weer.

2 (Breedbeeld achterkant)

Het geeft enkel het scherm achteraan van het voertuig weer.

3 (Achteraanzicht)

Het geeft tegelijkertijd het scherm links/rechts achteraan van het voertuig weer.

4 (Achteraanzicht tijdens het rijden)

Geeft het scherm achteraan van het voertuig en het bovenaanzicht weer.

5 (3D surroundzicht)

Geeft een 3D-scherm rond het voertuig weer.

6

Gaat naar het menu voor camera-instellingen.

7Scherm achteraan

Het toont achter aanzicht.

8 Bovenaanzicht

Het geeft een gecombineerd beeld weer voor elke richting (links, rechts, voorkant, achterkant) van de zijspiegelcamera.

,Opmerking

De SVM-camera heeft een optische lens om een breedbeeld te leveren, dus is er is wat verschil tussen de afstand die op het scherm weergegeven wordt en de werkelijke afstand. Om veiligheidsredenen moet u ook het zicht achter en links/rechts zelf controleren.

De achteruitrijcamera bedienen tijdens het rijden

Na het starten van het voertuig, wanneer de snelheid van het voertuig meer is dan 10 km/u en vervolgens op de knop parkeren/weergave gedrukt wordt, begint het achteraanzicht tijdens het rijden.

1 (Achteraan breedbeeld tijdens het rijden)

Geeft alleen het achteraanzicht van het voertuig in breedbeeld weer.

2 (Achteraanzicht tijdens het rijden)

Het geeft het scherm van de achterkant van het voertuig weer op het linkerscherm en het geeft een gecombineerd beeld voor elke richting weer (links, rechts, voor, achter) van de zijspiegelcamera op het rechterscherm.

Camera-instellingen

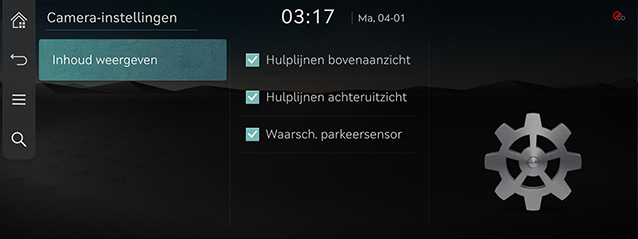

1. Als u drukt op [], gaat het naar het scherm met camera-instellingen.

2. Druk op het gewenste item.

• [Inhoud weergeven]: Stelt lijnen bovenaanzicht, referentielijnen achteraanzicht en waarschuwing parkeerafstand in.

De camera op de achterbank bekijken

1. Druk op [Camera] op het scherm op de achterbank. Het camerabeeld wordt weergegeven.

2. Druk herhaaldelijk op [] om de cameraweergave achtereenvolgens te wijzigen naar vooraan > achteraan > zijkant > vooraan.

Waarschuwingsscherm

Indicator voor deur open aan bestuurderszijde

Wanneer het portier aan bestuurderszijde open is, wordt de indicator “” (rode kleur bij linkerportier) weergegeven aan de linker bovenkant van het scherm.

Indicator voor deur open aan passagierszijde

Wanneer de deur aan voorste passagierszijde open is, wordt de indicator “” (rode kleur bij rechter voordeur) weergegeven aan de linker bovenkant van het scherm.

Indicatielampje voor open achterklep

Als de achterklep open is, wordt de indicator “” (rode kleur op de achterklep) links bovenaan op het scherm weergegeven.

Indicator voor zijspiegel ingeklapt

Wanneer de zijspiegel ingeklapt is, wordt de indicator “” (zijspiegel) links bovenaan op het scherm weergegeven.
