Pantalla de vista de l’entorn (SVM): opció
Sobre els dispositius SVM
- L’SVM és una opció que s’ofereix als clients que l’han seleccionada.
- En posar en marxa el vehicle, l’SVM s’inicia automàticament si es col·loca la marxa en posició “R”.
- Si canvieu la marxa de la posició “R” a la “P”, l’SVM s’aturarà.
Funcionament de l’SVM frontal
Un cop engegat el vehicle, si premeu el botó Aparcament/Vista després d’haver col·locat la marxa en la posició “N” o “D”, s’inicia l’SVM frontal.
|
|
1
(Vista superior de la part frontal)
Mostra la vista superior de la pantalla frontal del vehicle ampliada.
2
(Vista frontal àmplia)
Només es mostra la pantalla frontal del vehicle.
3
(Vista lateral frontal)
Mostra la pantalla frontal esquerra o dreta del vehicle simultàniament.
4
(Vista àmplia posterior durant la conducció)
Mostra la pantalla posterior del vehicle i la vista superior.
5
(Vista de l’entorn en 3D)
Mostra la pantalla 3D al voltant del vehicle.
6
Va al menú de configuració de la càmera.
7Pantalla frontal
Mostra la vista frontal.
8 Vista superior
Mostra una imatge combinada per a cada direcció (esquerra, dreta, davantera i posterior) de la càmera del retrovisor.
|
,Nota |
|
Si conduïu a uns 10 km/h o més mentre l’SVM frontal s’està executant, es desactiva. En aquest estat, fins i tot si conduïu a uns 10 km/h o menys, l’SVM es manté desactivat. |
Com utilitzar l’SVM posterior
Un cop hàgiu engegat el vehicle, si col·loqueu la marxa en posició “R”, s’inicia l’SVM posterior.
|
|
1
(Vista superior de la part posterior)
Mostra la vista superior de la part posterior de la pantalla del vehicle ampliada.
2
(Vista posterior àmplia)
Mostra només la pantalla posterior del vehicle.
3
(Vista lateral posterior)
Mostra la pantalla posterior esquerra o dreta del vehicle simultàniament.
4
(Vista posterior durant la conducció)
Mostra la pantalla posterior del vehicle i la vista superior.
5
(Vista de l’entorn en 3D)
Mostra la pantalla 3D al voltant del vehicle.
6
Va al menú de configuració de la càmera.
7Pantalla posterior
Mostra la vista posterior.
8 Vista superior
Mostra una imatge combinada per a cada direcció (esquerra, dreta, davantera i posterior) de la càmera del retrovisor.
|
,Nota |
|
La càmera de l’SVM té una lent òptica per obtenir una vista àmplia, de manera que hi ha una petita diferència entre la distància que es mostra a la pantalla i la real. Per raons de seguretat, comproveu les vistes posterior, esquerra i dreta. |
Com fer funcionar la vista posterior durant la conducció
Després d’engegar el vehicle, si la velocitat del vehicle és superior a 10 km/h i, a continuació, premeu el botó Aparcament/Vista, s’inicia la vista posterior mentre inicieu la conducció.
|
|
1
(Vista àmplia posterior durant la conducció)
Mostra només la vista posterior del vehicle en vista àmplia.
2
(Vista posterior durant la conducció)
Mostra la pantalla posterior del vehicle a la pantalla esquerra, així com la imatge combinada de cada direcció (esquerra, dreta, frontal i posterior) de la càmera del retrovisor a la pantalla dreta.

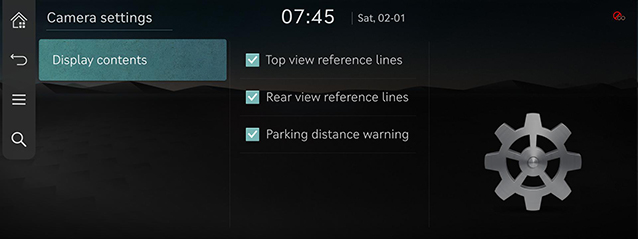

Configuració de la càmera
- Si premeu [
], va a la pantalla de configuració de la càmera.
|
|
- Premeu l’element desitjat.
- [Display contents]: Permet configurar les línies de referència de la vista superior i posterior i l’avís de distància d’aparcament.
Com mostrar la vista de la càmera al seient posterior
- A la pantalla del seient posterior, premeu [Camera] per mostrar la vista de la càmera.
|
|
- Premeu [
] diverses vegades per canviar la vista de la càmera seguint la seqüència frontal > posterior > lateral > frontal.
Pantalla d’advertència
|
|
Indicador d’obertura de la porta del conductor
Quan la porta del conductor està oberta, es mostra l’indicador “
” (de color vermell a la porta esquerra) a la part superior esquerra de la pantalla.
Indicador d’obertura de la porta del passatger davanter
Quan la porta del passatger davanter està oberta, es mostra l’indicador “
” (de color vermell a la porta dreta) a la part superior esquerra de la pantalla.
Indicador d’obertura de la porta posterior
Quan la porta posterior està oberta, es mostra l’indicador “
” (de color vermell a la porta posterior) a la part superior esquerra de la pantalla.
Indicador de plegament del retrovisor
En plegar el retrovisor, es mostra l’indicador “
” (retrovisor) a la part superior esquerra de la pantalla.
