使用全景影像监控 (SVM) - 选配

关于 SVM

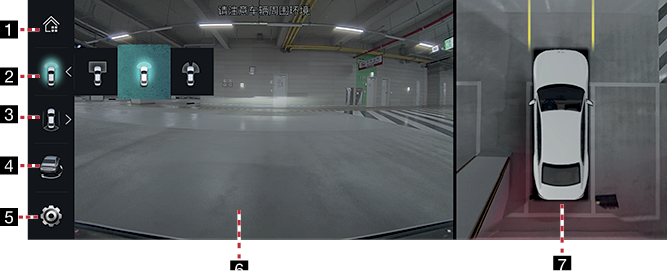

操作前 SVM

启动车辆后,如果您在将档位设置为“空档”或“前进档”后按下摄像头查看按钮。

前 SVM 将启动。


1 主屏幕

转到主屏幕。

2 前方俯视影像

显示放大的前方顶视图。

前方广角影像

仅显示车辆的前方屏幕。

前方侧面影像

同时显示车辆的左前方/右前方屏幕。

3 驾驶时后方影像

显示车辆后方影像和俯视影像。

4 3D 全景影像

显示车辆 3D 全景影像。

5 SVM 设置

移至 SVM 设置屏幕。

6 前摄像头屏幕

显示前摄像头视图。

7俯视影像摄像头屏幕

显示包括前方、后方、左侧/右侧摄像头影像的顶视图。

,注意

  • 在前 SVM 运行期间,如果驾驶速度约 10 公里/小时或以上,将关闭 SVM。
  • 在这种状态下,即使驾驶速度约 10 公里/小时以内,SVM 仍保持在关闭状态。

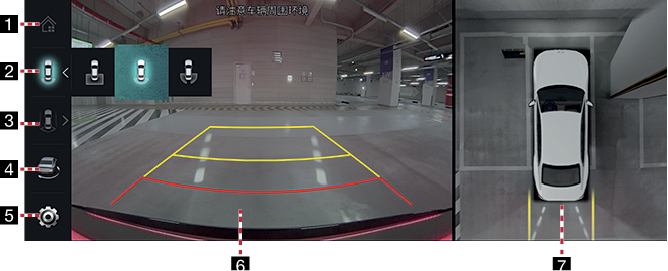

操作后 SVM

启动车辆后,如果将变速杆放置在“倒档”,后 SVM 将启动。


1 主屏幕

转到主屏幕。

2 后方俯视影像

显示放大的后方顶视图。

后方广角影像

仅显示车辆的后屏幕。

后方侧面影像

同时显示车辆的左后方/右后方屏幕。

3 驾驶时后方影像

显示车辆后方影像和俯视影像。

4 3D 全景影像

显示车辆 3D 全景影像。

5 SVM 设置

移至 SVM 设置屏幕。

6 后摄像头屏幕

通过后置摄像头显示后视图。

7俯视影像摄像头屏幕

显示包括前方、后方、左侧/右侧摄像头影像的顶视图。

,注意

  • SVM 摄像头采用光学透镜来保证视野开阔,因此屏幕上显示的距离和实际的距离略有差异。
  • 为安全起见,请务必自行检查后方、左和右方视线镜。

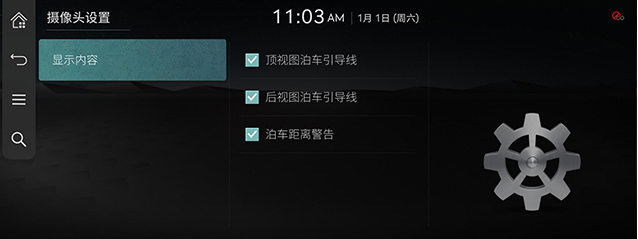

摄像头设置

按下 SVM 屏幕上的 [a]。设置摄像头的属性。

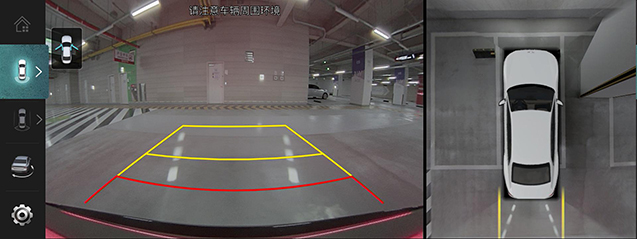

警告显示

当车门或后备箱打开或后视镜折叠时,屏幕上会显示一个警告图标。
