Surround View Monitor (SVM) - Opzionale

Informazioni sul SVM

  • Il SVM è disponibile per i clienti che hanno selezionato l'opzione.

  • All’accensione del veicolo, se il cambio è in posizione R, SVM si attiva automaticamente.

  • Portando il cambio dalla posizione R a P, SVM si disattiva.

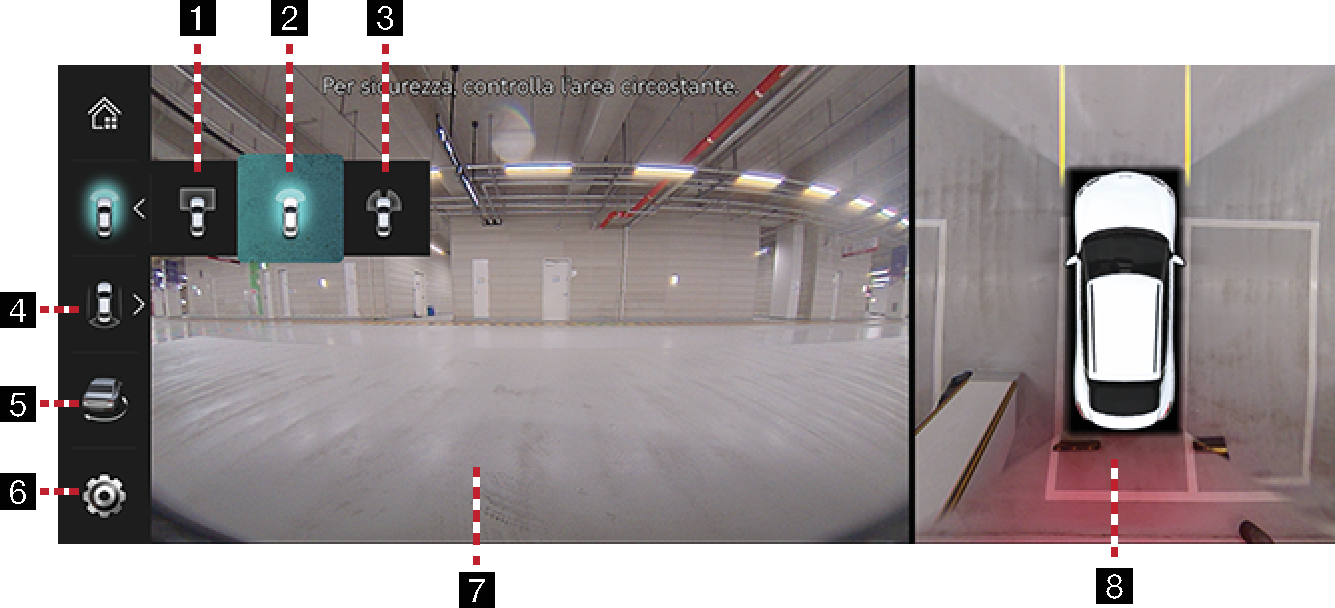

Utilizzo del SVM anteriore

Dopo l’accensione del veicolo, se si preme il pulsante Parcheggio/Vista dopo aver portato il cambio in posizione N o D, si attiva il SVM anteriore.

  1. Vista dall'alto della parte anteriore

    Visualizza la vista dall'alto dell’inquadratura anteriore del veicolo ingrandita.

  2. Vista anteriore ampia

    Viene visualizzata solo la parte anteriore del veicolo.

  3. Vista anteriore laterale

    Visualizza contemporaneamente l’inquadratura anteriore sinistra e quella anteriore destra del veicolo.

  4. Vista posteriore ampia durante la guida

    Visualizza l’inquadratura posteriore del veicolo e la vista dall'alto.

  5. Vista surround 3D

    Visualizza l’inquadratura 3D attorno al veicolo.

  6. Passa al menu delle impostazioni della telecamera.

  7. Schermo anteriore

    Visualizza la vista anteriore.

  8. Vista dall'alto

    Visualizza l'immagine combinata per ciascuna direzione (sinistra, destra, anteriore, posteriore) della telecamera nello specchio laterale.

Quando l'SVM anteriore è attivo, se si superano i 10 km/h l'SVM viene disattivato. Una volta disattivato, anche se si riduce la velocità al di sotto dei 10 km/h, l’SVM rimane disattivato.

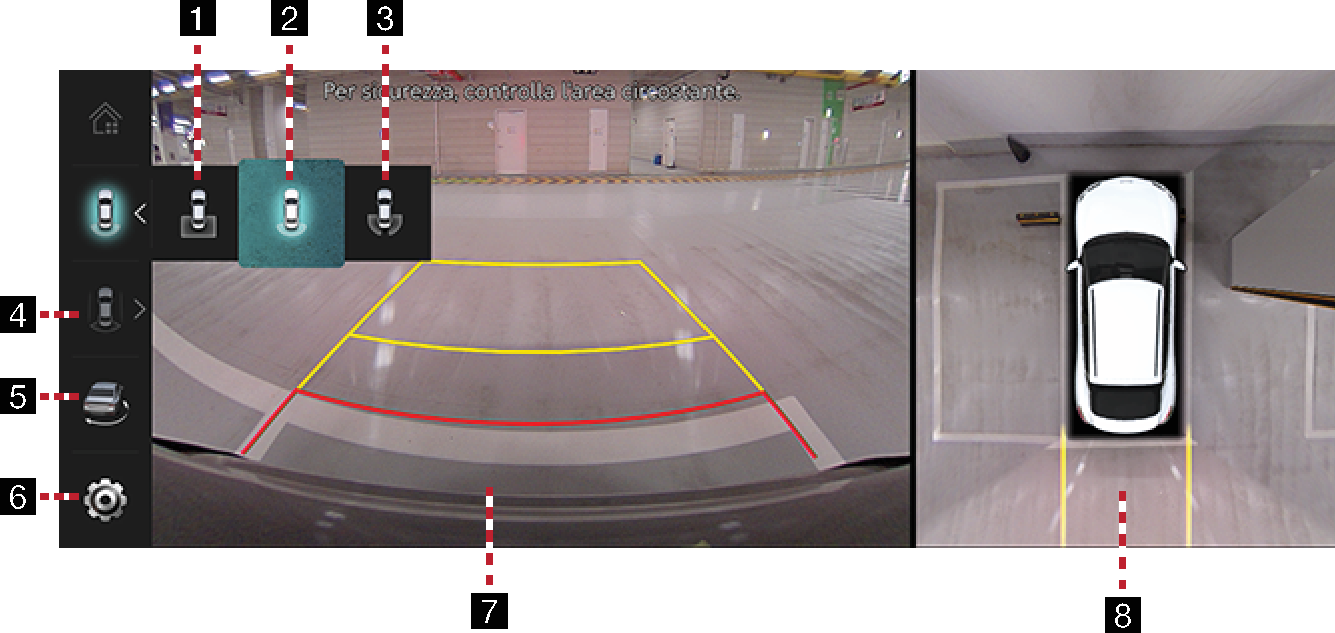

Utilizzo dell'SVM posteriore

Dopo aver avviato il veicolo, se il cambio viene portato in posizione R, si avvia il SVM posteriore.

  1. Vista dall'alto della parte posteriore

    Visualizza la vista dall'alto della parte posteriore dell’inquadratura del veicolo ingrandita.

  2. Vista posteriore ampia

    Visualizza solo l’inquadratura posteriore del veicolo.

  3. Vista posteriore laterale

    Visualizza contemporaneamente l’inquadratura posteriore sinistra e quella posteriore destra del veicolo.

  4. Vista posteriore durante la guida

    Visualizza l’inquadratura posteriore del veicolo e la vista dall'alto.

  5. Vista surround 3D

    Visualizza l’inquadratura 3D attorno al veicolo.

  6. Passa al menu delle impostazioni della telecamera.

  7. Inquadratura posteriore

    Visualizza la vista posteriore.

  8. Vista dall'alto

    Visualizza l'immagine combinata per ciascuna direzione (sinistra, destra, anteriore, posteriore) della telecamera nello specchio laterale.

La telecamera SVM è dotata di obiettivo ottico per assicurare una vista completa, in modo che la differenza tra la distanza visualizzata sullo schermo e quella reale sia minima. Per motivi di sicurezza, assicurarsi di controllare di persona la vista posteriore, quella sinistra e quella destra.

Utilizzo della vista posteriore durante la guida

Dopo aver avviato il veicolo, se la velocità del veicolo è superiore a 10 km/h e si preme il pulsante Parcheggio/Vista, viene avviata la vista posteriore durante la guida.

  1. Vista posteriore ampia durante la guida

    Visualizza solo la vista posteriore del veicolo in vista ampia.

  2. Vista posteriore durante la guida

    Visualizza l’inquadratura posteriore del veicolo sullo schermo sinistro e visualizza l’immagine combinata per ciascuna direzione (sinistra, destra, anteriore, posteriore) della telecamera nello specchietto laterale sullo schermo destro.

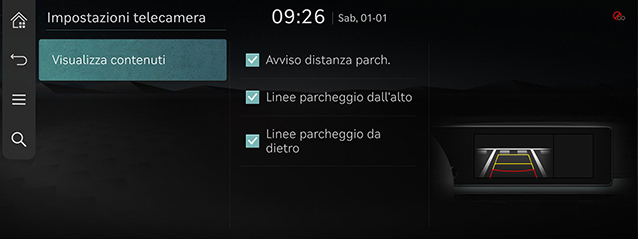

Impostazioni telecamera

  1. Se si preme [], si passa alla schermata di impostazioni delle telecamere.

  2. Premere l’elemento desiderato.

    • Visualizza contenuti: Imposta linee di riferimento della vista superiore, linee di riferimento della vista posteriore e l’avviso della distanza di parcheggio.

Visualizzazione degli avvisi

Indicatore di portiera del conducente aperta

When the driver’s door is open, “” (red color on left door) indicator is displayed on the top left of the screen.

Indicatore di portiera anteriore del passeggero aperta

When the front passenger’s door is open, “” (red color on right door) indicator is displayed on the top left of the screen.

Indicatore di apertura del portellone posteriore

Quando il portellone posteriore è aperto, l’indicatore “” (di colore rosso sul portellone) viene visualizzato nella parte superiore sinistra dello schermo.

Indicatore di specchietto ripiegato

Se uno specchietto laterale è piegato, il simbolo “<” (specchietto laterale) viene visualizzato nella parte superiore sinistra dello schermo.
