Surround View Monitor (SVM) - Option
Infos zu SVM (Surround View Monitor - Rundumsicht-Monitor)
-
SVM ist eine Option, die den Kunden zur Verfügung gestellt wird, die diese Option gewählt haben.
-
Wenn das Fahrzeug gestartet ist und der Schalthebel auf R gestellt ist, wird SVM automatisch aktiviert.
-
Wird die Gangschaltung von R auf P gestellt, wird die Funktion SVM ausgeschaltet.
Front-SVM bedienen
Wenn Sie nach Starten des Fahrzeugs den Schalthebel auf N oder D stellen und dann auf Parken/Ansicht drücken, wird die Funktion SVM (Rundumsicht-Monitor) aktiviert.
-
Sicht nach vorne von oben
Vergrößerte Anzeige der Sicht von oben auf dem Front-Bildschirm.
-
Sicht nach vorne, Weitwinkel
Nur der Bildschirm mit der Sicht nach vorne wird angezeigt.
-
Frontseitenansicht
Zeigt gleichzeitig die Sicht vom Fahrzeug aus nach vorne links / vorne rechts.
-
Rückansicht Weitwinkel beim Fahren
Bildschirm mit Sicht nach hinten und von oben zeigen.
-
3D Umgebungsansicht
Bildschirm mit 3D-Ansicht von Fahrzeugumgebung anzeigen.
-
Zum Menü für Kameraeinstellungen gehen.
-
Frontbildschirm
Die Sicht nach vorne anzeigen.
-
Ansicht von oben
Kombiniertes Bild für jede Richtung (links, rechts, vorne, hinten) der Seitenspiegel-Kamera anzeigen.
Wenn Sie bei aktiviertem SVM vorne etwa 10 km/h oder schneller fahren, wird SVM ausgeschaltet. Wenn Sie in diesem Status ungefähr 10 km/h oder langsamer fahren, bleibt SVM auf Aus geschaltet.
SVM hinten bedienen
Wird nach Starten des Fahrzeugs der Schalthebel in Position R gebracht, startet die Funktion SVM hinten.
-
Ansicht der Rückseite von oben
Vergrößerte Anzeige der Sicht von oben nach hinten auf dem Fahrzeug-Bildschirm.
-
Weitwinkel-Sicht nach hinten
Nur die Sicht nach hinten anzeigen.
-
Rückseitenansicht
Gleichzeitig die Sicht vom Fahrzeug nach hinten links / hinten rechts anzeigen.
-
Sicht nach hinten beim Fahren
Bildschirm mit Sicht nach hinten und von oben zeigen.
-
3D Umgebungsansicht
Bildschirm mit 3D-Ansicht von Fahrzeugumgebung anzeigen.
-
Zum Menü für Kameraeinstellungen gehen.
-
Bildschirm mit Sicht nach hinten
Sicht nach hinten anzeigen.
-
Ansicht von oben
Kombiniertes Bild für jede Richtung (links, rechts, vorne, hinten) der Seitenspiegel-Kamera anzeigen.
Die SVM-Kamera ist mit einem Weitwinkel-Objektiv ausgestattet, um ein weites Sichtfeld zu liefern. Hinsichtlich der Darstellung von Entfernungen kann deshalb ein falscher Eindruck entstehen. Aus Sicherheitsgründen sollten Sie per Sichtprüfung selber prüfen, was sich hinter dem Fahrzeug und links/ rechts davon befindet.
Nutzung der Rückansicht während der Fahrt
Nach dem Starten des Fahrzeugs, wenn die Geschwindigkeit des Fahrzeugs mehr als 10 km/h beträgt und wenn Sie dann auf Parken/Ansicht drücken, beginnt beim Fahren die Rückansicht.
-
Rückansicht Weitwinkel beim Fahren
Es wird nur die Sicht vom Fahrzeug nach hinten in Weitwinkel angezeigt.
-
Sicht nach hinten beim Fahren
Auf dem linken Bildschirm wird die Sicht nach hinten angezeigt. Auf dem rechten Bildschirm wird das kombinierte Bild aller Richtungen (links, rechts, vorne. hinten) der Seitenspiegel-Kamera angezeigt.

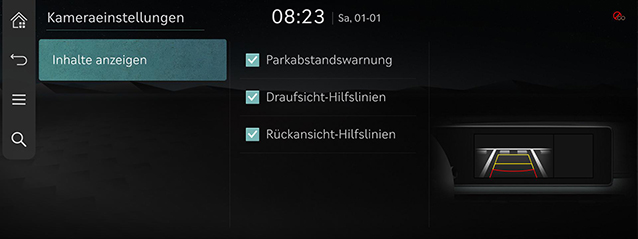

Kameraeinstellungen
-
Nach Drücken auf [
] wird der Bildschirm für Kameraeinstellungen angezeigt.
-
Auf das gewünschte Element drücken.
-
Inhalte anzeigen: Festlegung von Referenzlinien bei Ansicht von oben, von Referenzlinien bei Rückansicht und von Abstandswarnung beim Einparken.
-
Anzeige von Warnungen
Ist die Tür auf der Fahrerseite offen, „
“ (Rot auf der linken Tür) wird dies links oben auf der Anzeige rot angezeigt.
Ist die Tür auf der Beifahrerseite offen, „
“ (Rot auf der rechten Tür) wird dies links oben auf der Anzeige rot angezeigt.
Ist die Heckklappe geöffnet, wird das oben links auf dem Bildschirm “
” (rote Farbe auf Heckklappe) angezeigt.
Ist der Seitenspiegel zugeklappt, „
“ (Seitenspiegel) wird dies links oben auf der Anzeige rot angezeigt.
