Surround-näkymän valvonta (SVM) - lisävaruste

Tietoa SVM:stä

  • SVM on kyseisen lisävarusteen ostaneiden asiakkaiden käytössä oleva ominaisuus.

  • Jos siirrät vaihteen ajoneuvon käynnistämisen jälkeen R-asentoon, SVM-toiminto käynnistyy automaattisesti.

  • Jos vaihdat vaihteen R-asennosta P-asentoon, SVM -toiminto pysähtyy.

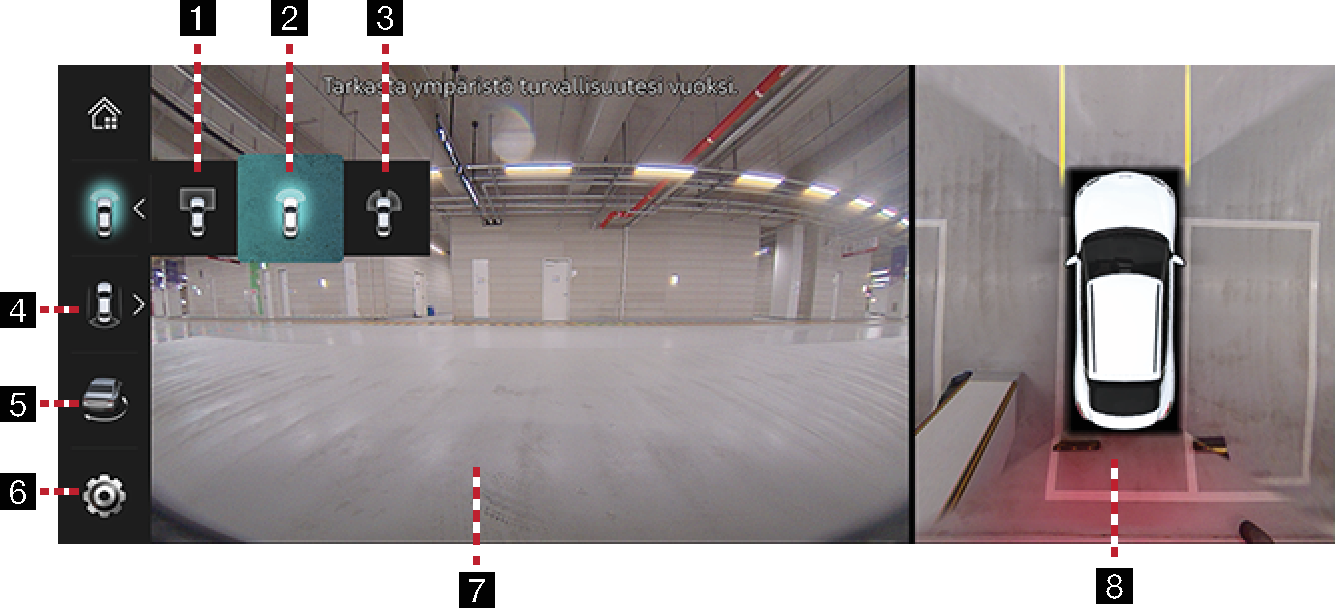

Etuosan SVM-toiminnon käyttäminen

Jos painat Pysäköinti/Näkymä-painikettaajoneuvon käynnistämisen jälkeen ja siirrät vaihteen N tai D-asentoon, etuosan SVM-toiminto käynnistyy.

  1. Ylänäkymä etuosasta

    Näyttää ajoneuvon etunäytön yläosan suurennettuna.

  2. Etuosan laajanäkymä

    Esillä on vain ajoneuvon etunäyttö.

  3. Etuosan sivunäkymä

    Esillä on samanaikaisesti sekä ajoneuvon vasen etunäyttö että oikea etunäyttö.

  4. Laaja takanäkymä ajettaessa

    Näyttää ajoneuvon takanäkymän sekä ylänäkymän.

  5. 3D-surroundnäkymä

    Näyttää 3D-näkymän ajoneuvon ympärillä.

  6. Siirtyy kameran asetusvalikkoon.

  7. Etunäyttö

    Näyttää etunäkymän.

  8. Ylänäkymä

    Näyttää yhdistetyn kuvan kaikista suunnista (vasen, oikea, etu, taka) sivupeilikameroista.

Kun etuosan SVM-toiminto on käynnissä ja ajat yli 10 km/h:n nopeudella, SVM poistuu käytöstä. Vaikka tässä tilanteessa hidastaisit vauhdin alle 10 km/h:n nopeuteen, SVM pysyy poissa käytöstä.

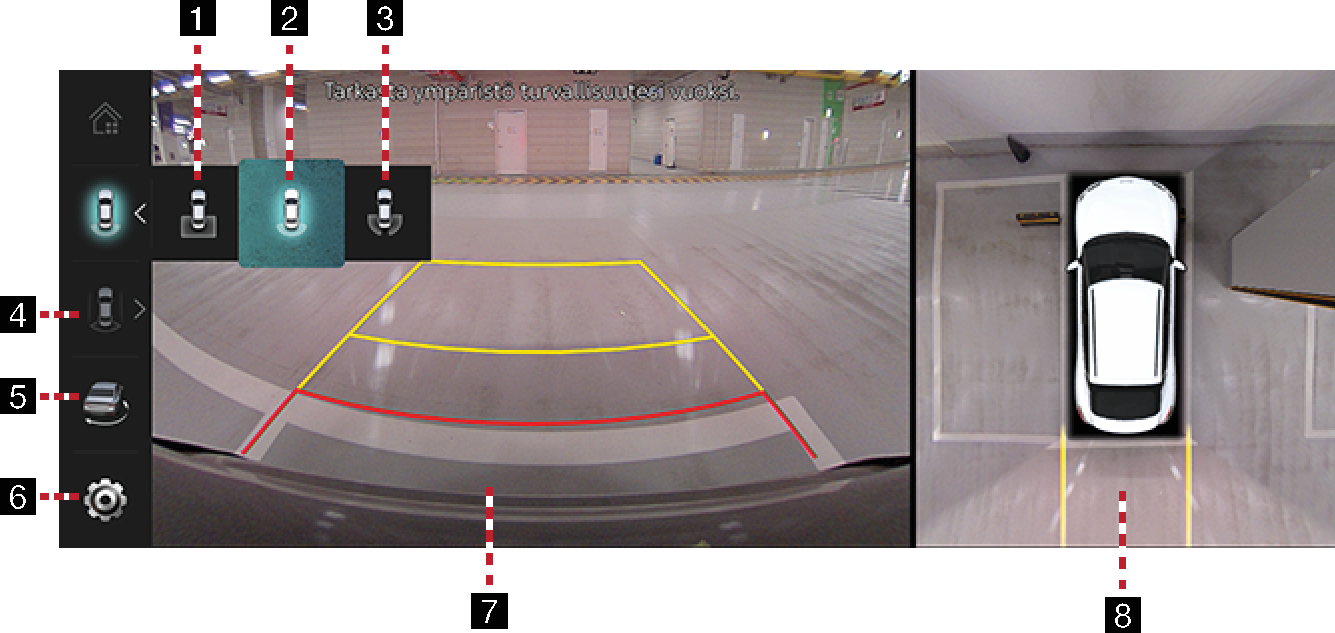

Takaosan SVM-toiminnon käyttäminen

Jos siirrät vaihteen ajoneuvon käynnistämisen jälkeen R-asentoon, takaosan SVM käynnistyy.

  1. Takaosan ylänäkymä

    Näyttää ajoneuvon takanäkymän yläosan suurennettuna.

  2. Takaosan laajanäkymä

    Esillä on vain ajoneuvon takanäyttö.

  3. Takaosan sivunäkymä

    Esillä on samanaikaisesti sekä ajoneuvon vasen takanäyttö että oikea takanäyttö.

  4. Takanäkymä ajettaessa

    Näyttää ajoneuvon takanäkymän sekä ylänäkymän.

  5. 3D-surroundnäkymä

    Näyttää 3D-näkymän ajoneuvon ympärillä.

  6. Siirtyy kameran asetusvalikkoon.

  7. Takanäyttö

    Näyttää takanäkymän.

  8. Ylänäkymä

    Näyttää yhdistetyn kuvan kaikista suunnista (vasen, oikea, etu, taka) sivupeilikameroista.

SVM-kameran optinen linssi muodostaa turvallisen laajakulmanäkymän, sillä näytössä näkyvän etäisyyden ja todellisen etäisyyden välinen ero on erittäin pieni. Varmista turvallisuuden takia takanäkymä sekä vasemmalta että oikealta puolelta itse.

Takanäkymä ajaessa - käyttö

Kun ajoneuvo on käynnissä, jos ajoneuvon nopeus on alle 10 km/h ja Parking/View-painiketta painetaan, takanäkymä ajettaessa käynnistyy.

  1. Laaja takanäkymä ajettaessa

    Näyttää vain ajoneuvon takanäkymän laajakuvana.

  2. Takanäkymä ajettaessa

    Näyttää ajoneuvon takanäytön vasemmalla näytöllä sekä yhdistetyn kuvan kaikista suunnista (vasen, oikea, etu, taka) sivupeilikameroista oikealla näytöllä.

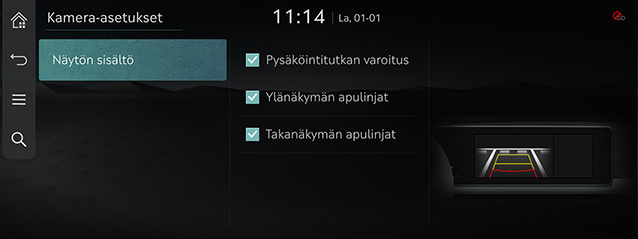

Kamera-asetukset

  1. Jos painat [], siirtyy kameran asetus näytölle.

  2. Paina haluttua kohdetta.

    • Näytön sisältö: Määrittää ylänäkymän referenssilinjat, takanäkymän referenssilinjat ja pysäköintietäisyysvaroituksen.

Varoitusnäyttö

Kuljettajan ovi auki -osoitin

Kun kuljettajan ovi on auki, näytön vasemmassa yläkulmassa näkyy “” (vasen ovi punaisena) -osoitin.

Etumatkustajan ovi auki -osoitin

Kun etumatkustajan ovi on auki, näytön vasemmassa yläkulmassa näkyy “” (oikea ovi punaisena) -osoitin.

Takaluukun aukeamisvalo

Kun takaluukku on auki, “” (punainen väri takaluukussa) aukeamisvalo näkyy näytön vasemmassa yläreunassa.

Sivupeili taitettu -osoitin

Kun sivupeili on taitettu, näytön vasemmassa yläkulmassa näkyy ”” (sivupeili) -osoitin.
