Opcija Sustav kamera za pregled okruženja (SVM)

O sustavu SVM

  • Mogućnost sustava SVM imaju korisnici koji su je odabrali.

  • Kada je vozilo pokrenuto, ako je mjenjač u položaju R, SVM se automatski pokreće.

  • Ako se položaj mjenjača promijeni iz R u P, SVM prestaje s radom.

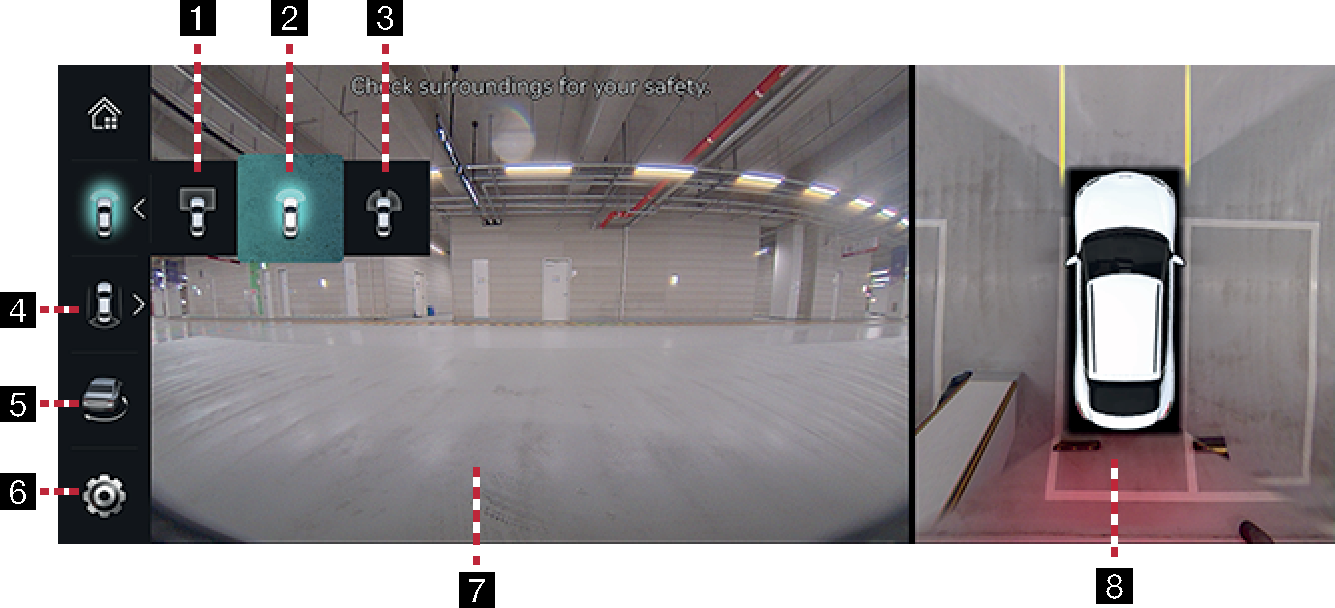

Rukovanje prednjim sustavom SVM.

Nakon pokretanja vozila, ako pritisnete gumb Parkiranje/Prikaz nakon stavljanja mjenjača u položaj N u D, pokreće se prednji sustav SVM.

  1. Prostor ispred vozila gledan odozgo

    Prikazuje uvećan prednji zaslon vozila gledan odozgo.

  2. Široki prikaz sprijeda

    Prikazuje samo zaslon s pregledom prednje strane vozila.

  3. Bočni prikaz sprijeda

    Istovremeno prikazuje lijevi i desni prednji pregled vozila.

  4. Stražnji široki pregled tijekom vožnje

    Prikazuje stražnji pregled vozila i pregled odozgo.

  5. 3D prikaz okruženja

    Prikazuje 3D pregled oko vozila.

  6. Otvara izbornik s postavkama kamere.

  7. Početni prikaz

    Prikazuje prednji pregled.

  8. Prikaz odozgo

    Prikazuje kombiniranu sliku za sve smjerove (lijevo, desno, ispred, iza) kamere za bočna zrcala.

Ako vozite brzinom od oko 10 km/h ili većom kada je uključen prednji SVM, SVM će se isključiti. U toj situaciji, čak i ako vozite brzinom od 10km/h ili nižom, SVM ostaje isključen.

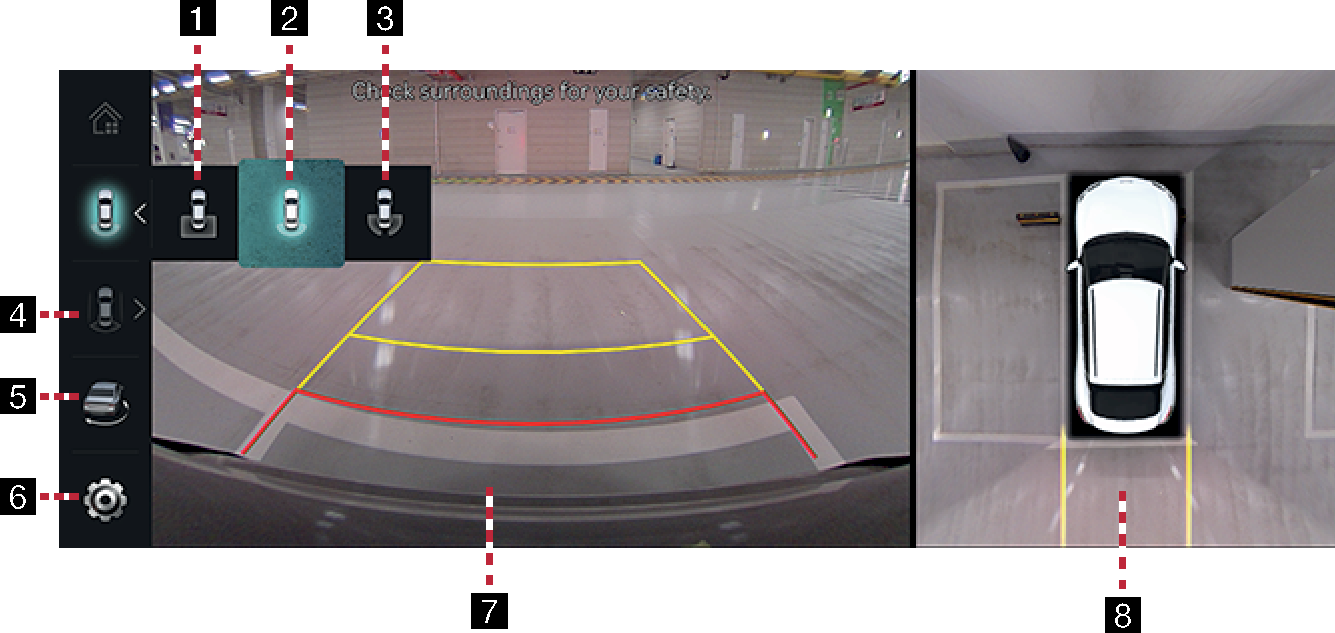

Rukovanje stražnjim sustavom SVM

Nakon pokretanja vozila, ako je mjenjač u položaju R, uključuje se stražnji sustav SVM.

  1. Prostor iza vozila gledan odozgo

    Prikazuje uvećan prostor iza vozila gledan odozgo.

  2. Široki prikaz straga

    Prikazuje samo stražnji pregled vozila.

  3. Bočni prikaz straga

    Prikazuje lijevi stražnji/desni stražnji pregled vozila istovremeno.

  4. Stražnji pregled tijekom vožnje

    Prikazuje stražnji pregled vozila i pregled odozgo.

  5. 3D prikaz okruženja

    Prikazuje 3D pregled oko vozila.

  6. Otvara izbornik s postavkama kamere.

  7. Stražnji zaslon

    Prikazuje stražnji pregled.

  8. Prikaz odozgo

    Prikazuje kombiniranu sliku za sve smjerove (lijevo, desno, ispred, iza) kamere za bočna zrcala.

Kamera sustava SVM ima digitalnu leću koja osigurava široki prikaz te je mala razlika između stvarne i razdaljine prikazane na zaslonu. Radi sigurnosti svakako provjerite stražnji i lijevi/desni pogled sami.

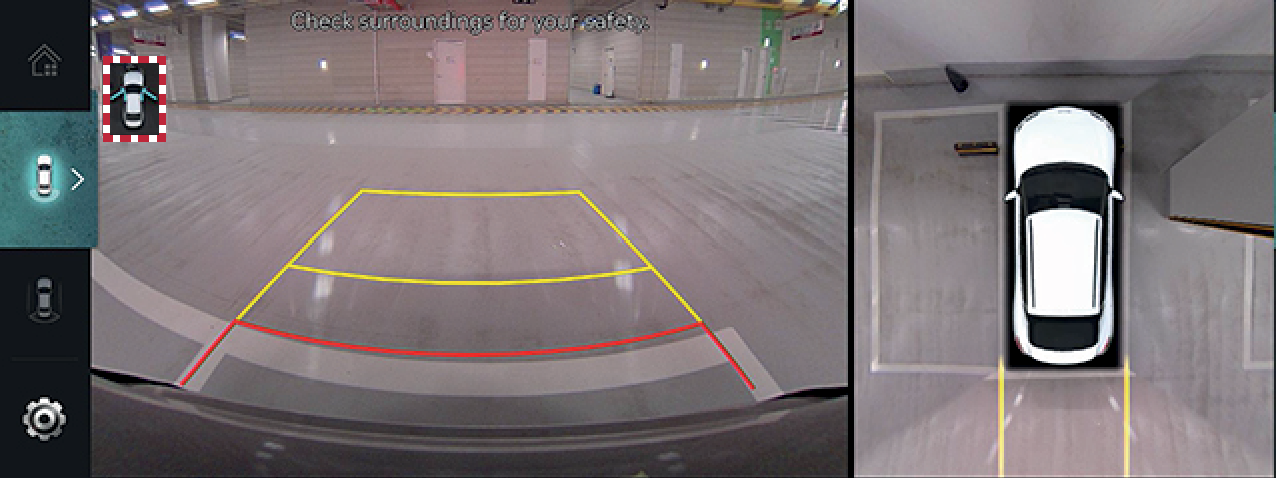

Rukovanje stražnjim pregledom tijekom vožnje

Ako je brzina vozila nakon pokretanja veća od 10 km/h i ako pritisnete gumb Parking/View, uključuje se stražnji pregled tijekom vožnje.

  1. Stražnji široki pregled tijekom vožnje

    Prikazuje samo stražnji široki pregled prostora iza vozila.

  2. Stražnji pregled tijekom vožnje

    Prikazuje stražnji pregled vozila na lijevom zaslonu te kombiniranu sliku za svaki smjer (lijevo, desno, ispred, iza) na desnom zaslonu, sa kamere na bočnom retrovizoru.

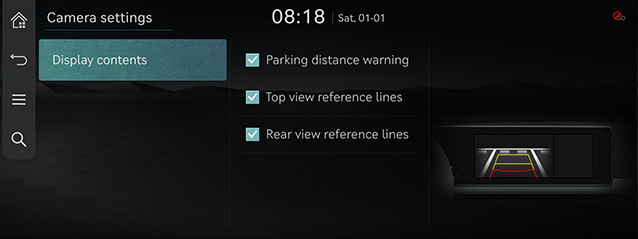

Camera settings

  1. Ako pritisnete [], otvara se prikaz postavki kamere.

  2. Pritisnite željenu stavku.

    • Display contents: Postavlja referentne linije gornjeg pregleda, referentne linije stražnjeg pregleda i upozorenje o udaljenosti za parkiranje.

Zaslon za upozorenje

Indikator otvorenih vrata vozača

Ako su otvorena vrata vozača, prikazuje se indikator „” (crvena boja na lijevim vratima) u gornjem lijevom kutu zaslona.

Indikator otvorenih vrata suvozača

Ako su otvorena vrata suvozača, prikazuje se indikator „” (crvena boja na desnim vratima) u gornjem lijevom kutu zaslona.

Indikator otvorenih vrata prtljažnika

Ako su otvorena vrata vozača, prikazuje se indikator „“ (crvena boja na lijevim vratima) u gornjem lijevom kutu zaslona.

Indikator sklopljenog bočnog retrovizora

Ako je bočni retrovizor sklopljen, indikator (za bočne retrovizore) „“ prikazuje se u gornjem lijevom kutu zaslona.
