Écran de vue panoramique (SVM) - en option

A propos des périphériques SVM

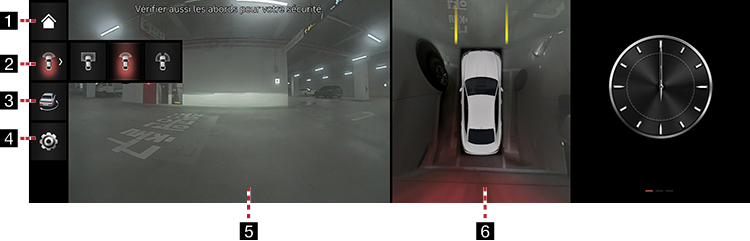

Fonctionnement de la SVM avant

Après le démarrage du véhicule, si vous appuyez sur le bouton de visualisation de la caméra après avoir mis le rapport en "N" ou "D".

Le SVM frontal démarre.


1 Écran d'accueil

Passage à l'écran d'accueil.

2 Vue de dessus de l'avant

Affiche la vue de dessus de l'écran avant du véhicule agrandie.

Vue frontale

Seul l'écran avant du véhicule est affiché.

Vue frontale de côté

Il affiche simultanément l'écran avant gauche / avant droit du véhicule.

3 Vue panoramique en 3D

Affiche un écran 3D autour du véhicule.

4 Réglages SVM

Passez au menu des paramètres de l'appareil photo.

5Écran frontal

Il affiche une vue frontale.

6 Vue de dessus

Il affiche une image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral.

,Remarque

  • Lorsque la SVM avant est en marche et que vous conduisez à environ 15 km/h ou plus, la SVM s'éteint.
  • A cet état, même si vous conduisez à environ 15 km/h ou moins, la SVM restera éteinte.

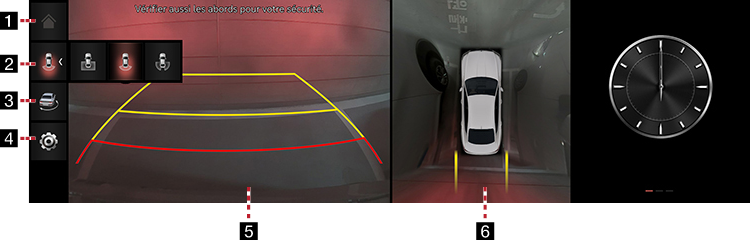

Fonctionnement de la SVM arrière

Après le démarrage du véhicule, si la vitesse est mise en position "R", le SVM arrière démarre.


1 Écran d'accueil

Passage à l'écran d'accueil.

2 Vue de dessus de l'arrière

Affiche la vue de dessus de l'arrière du véhicule sur l'écran agrandi.

Vue arrière large

Affiche uniquement l'écran arrière du véhicule.

Vue latérale arrière

Affiche simultanément l'écran arrière gauche / arrière droit du véhicule.

3 Vue panoramique en 3D

Affiche un écran 3D autour du véhicule.

4 Réglages SVM

Passez au menu des paramètres de l'appareil photo.

5Écran arrière

Il affiche une vue arrière.

6 Vue de dessus

Il affiche une image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral.

,Remarque

  • La caméra SVM (Écran de Visualisation du Périmètre) dispose d'une lentille optique pour garantir une vue étendue afin qu'il n'y ait que peu de différence avec la distance affichée à l'écran.
  • Pour des questions de sécurité, veillez à contrôler vous-même l'arrière et les côtés gauche et droit.

Réglages de l'appareil photo

Appuyez sur [a] sur l'écran de lecture (SVM). Définit les propriétés de la caméra.


Affichage d'avertissement

Une icône d'avertissement s'affiche à l'écran lorsque la porte ou le coffre du véhicule est ouvert, ou que les rétroviseurs latéraux sont rabattus.
