Monitor sledování okolí (SVM) - možnost

O funkci SVM

• SVM je možnost, která je poskytnuta zákazníkům, kteří si tuto možnost zvolí.
• Pokud je vozidlo nastartované a řadicí páka je v poloze R, SVM se automaticky spustí.
• Zařadíte-li řadicí páku z polohy R do polohy P, SVM se vypne.

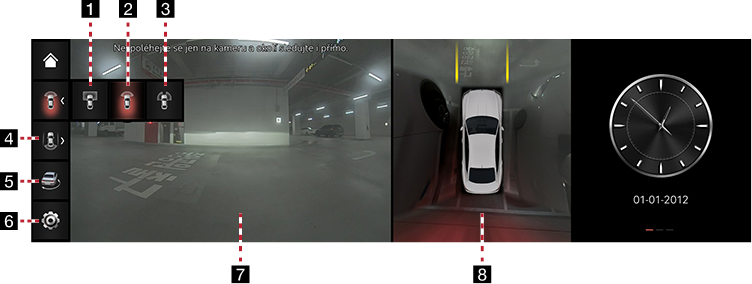

Činnost předního SVM

Přední SVM se spustí po nastartování vozidla po zařazení řadicí páky do polohy N nebo D stiskem tlačítka Parkování/Pohled.

1 (Čelní pohled shora)

Zobrazuje rozšířený pohled shora na čelní část.

2 (Čelní široký pohled)

Zobrazuje se pouze čelní část vozidla.

3 (Čelní pohled z boku)

Zobrazuje současně levou přední/pravou přední část vozidla.

4 (Pohled vzad za jízdy)

Zobrazuje zadní část vozidla a pohled shora.

5 (3D okolní pohled)

Zobrazuje 3D pohled na okolí vozidla.

6

Přejdete do menu nastavení kamery.

7Čelníobrazovka

Zobrazuje čelní pohled.

8 Pohled shora

Zobrazuje kombinovaný pohled pro každý směr (zleva, zprava, zepředu, zezadu) z kamery bočního zrcátka.

,Poznámka

Zatímco funguje přední SVM, pokud jedete rychlostí přibližně 15 km/h nebo více, SVM se vypne. V tomto stavu, dokonce pokud jedete rychlostí přibližně 15 km/h nebo menší, zůstává SVM ve stavu vypnuto.

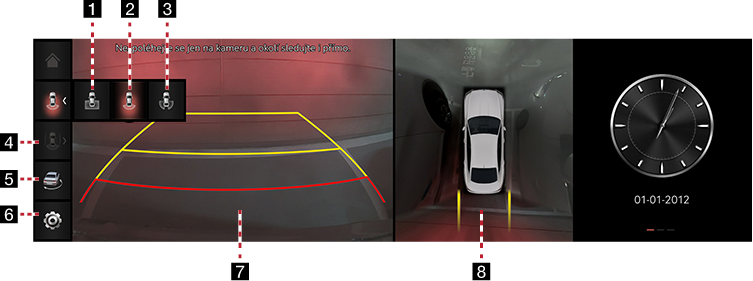

Činnost zadního SVM

Zadní SVM se spustí po nastartování vozidla v případě, že řadicí páka bude v poloze R.

1 (Zadní pohled shora)

Zobrazuje rozšířený pohled shora na zadní část.

2 (Zadní širokoúhlý pohled)

Zobrazuje pouze zadní obraz vozidla.

3 (Zadní pohled z boku)

Zobrazuje současně levou zadní/pravou zadní část vozidla.

4 (Pohled vzad za jízdy)

Zobrazuje zadní část vozidla a pohled shora.

5 (3D okolní pohled)

Zobrazuje 3D pohled na okolí vozidla.

6

Přejdete do menu nastavení kamery.

7Zadní obrazovka

Zobrazuje pohled zezadu.

8 Pohled shora

Zobrazuje kombinovaný pohled pro každý směr (zleva, zprava, zepředu, zezadu) z kamery bočního zrcátka.

,Poznámka

Kamera SVM má optické čočky, které poskytují širokoúhlý záběr tak, že mezi vzdáleností zobrazenou na obrazovce a vzdáleností skutečnou je jen malý rozdíl. Z bezpečnostních důvodů zkontrolujte zadnía levý/pravý pohled sami.

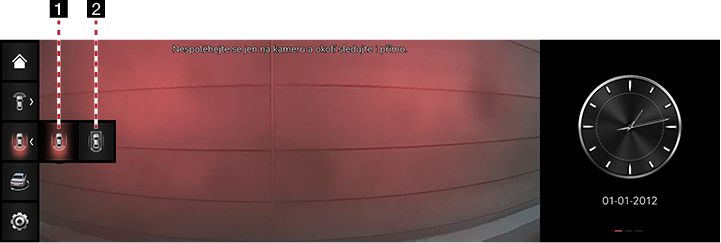

Ovládání pohledu vzad za jízdy

Pokud po nastartování vozidla překročí jeho rychlost 15 km/h a vy stisknete tlačítko Parkování/Pohled, spustí se pohled vzad za jízdy.

1 (Širokoúhlý pohled vzad za jízdy)

Zobrazuje pouze širokoúhlý pohled vzad za jízdy

2 (Pohled vzad za jízdy)

Na levé obrazovce zobrazuje zadní pohled z vozidla a na pravé obrazovce zobrazuje kombinovaný pohled pro každý směr (vlevo, vpravo, vpředu, vzadu) ze kamery bočního zrcátka.

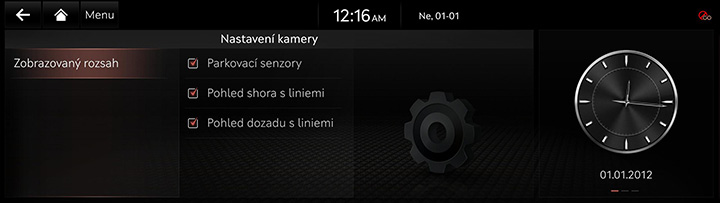

Nastavení kamery

1. Pokud stisknete [], přejdete na obrazovky nastaveníkamery.

2. Stiskněte požadovanou položku.

• [Zobrazovaný rozsah]: Nastavuje referenční čáry pohledu shora, referenční čáry pohledu zezadu a varování o parkovací vzdálenosti.

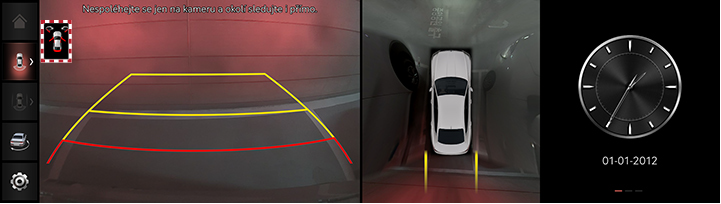

Varovný displej

Indikátor otevřených dveří u řidiče

Pokud budou dveře u řidiče otevřené, zobrazí se v horní levé části obrazovky indikátor “” (červená barva na levých dveřích).

Indikátor otevřených dveří u cestujícího

Pokud budou dveře u cestujícího otevřené, zobrazí se v horní levé části obrazovky indikátor “” (červená barva na pravých dveřích).

Indikátor otevřeného kufru

Když je kufr otevřený, zobrazí se vlevo nahoře ukazatel “” (červená barva na kufru).

Indikátor sklopení bočního zrcátka

Pokud se boční zrcátko sklopí, zobrazí se v horní levé části obrazovky indikátor “” (boční zrcátko).
