Opcija Sustav kamera za pregled okruženja (SVM)

O sustavu SVM

• Mogućnost sustava SVM imaju korisnici koji su je odabrali.
• Kada je vozilo pokrenuto, ako je mjenjač u položaju R, SVM se automatski pokreće.
• Ako se položaj mjenjača promijeni R u P, SVM prestaje s radom.

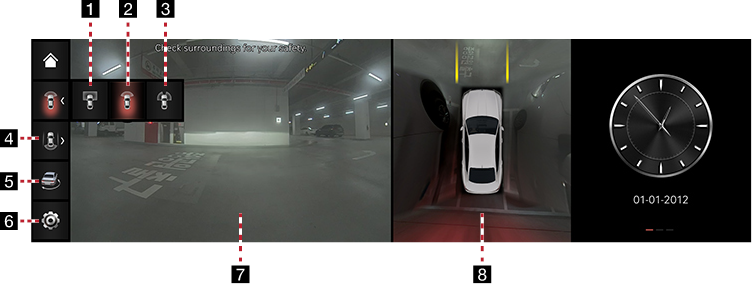

Rukovanje prednjim sustavom SVM.

Nakon pokretanja vozila, ako pritisnete gumb Parking/View nakon stavljanja mjenjača u položaj N ili D pokreće se prednji sustav SVM.

1 (prostor ispred vozila gledan odozgo)

Prikazuje uvećan prednji zaslon vozila gledan odozgo.

2 (Prednji široki pregled)

Prikazuje samo prednji pregled vozila.

3 (Prednji pregled strana)

Istovremeno prikazuje lijevi i desni prednji pregled vozila.

4 (Stražnji pregled tijekom vožnje)

Prikazuje stražnji pregled vozila i pregled odozgo.

5 (3D pregled okruženja)

Prikazuje 3D pregled oko vozila.

6

Otvara izbornik postavki kamere.

7 Prednji pregled

Prikazuje prednji pregled.

8 Pregled odozgo

Prikazuje kombiniranu sliku za sve smjerove (lijevo, desno, ispred, iza) kamere za bočna zrcala.

,Napomena

Ako vozite brzinom od oko 15km/h ili većom kada je uključen prednji SVM, SVM će se isključiti. U toj situaciji, čak i ako vozite brzinom od 15km/h ili nižom, SVM ostaje isključen.

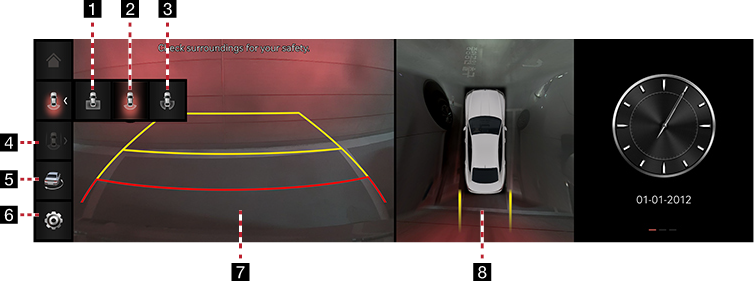

Rukovanje stražnjim sustavom SVM

Nakon pokretanja vozila, ako je mjenjač u položaju R, uključuje se stražnji sustav SVM.

1 (Prostor iza vozila gledan odozgo)

Prikazuje uvećan prostor iza vozila gledan odozgo.

2 (Stražnji široki pregled)

Prikazuje samo stražnji pregled vozila.

3 (Stražnji bočni pregled)

Prikazuje lijevi stražnji/desni stražnji pregled vozila istovremeno.

4 (Stražnji pregled tijekom vožnje)

Prikazuje stražnji pregled vozila i pregled odozgo.

5 (3D pregled okruženja)

Prikazuje 3D pregled oko vozila.

6

Otvara izbornik s postavkama kamere.

7 Stražnji zaslon

Prikazuje stražnji pregled.

8 Gornji pregled

Prikazuje kombiniranu sliku za sve smjerove (lijevo, desno, ispred, iza) kamere za bočna zrcala.

,Napomena

Kamera sustava SVM ima digitalnu leću koja osigurava široki pregled te je mala razlika između prikazane i stvarne udaljenosti. Radi sigurnosti ipak sami provjerite stražnju te lijevu i desnu stranu vozila.

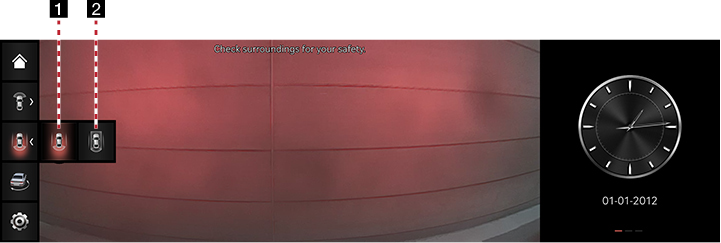

Rukovanje stražnjim pregledom tijekom vožnje

Ako je brzina vozila nakon pokretanja veća od 15km/h i ako pritisnete gumb Parking/View, uključuje se stražnji pregled tijekom vožnje.

1 (Stražnji široki pregled tijekom vožnje)

Prikazuje samo stražnji široki pregled prostora iza vozila.

2 (Stražnji pregled tijekom vožnje)

Prikazuje stražnji pregled vozila na lijevom zaslonu te kombiniranu sliku za svaki smjer (lijevo, desno, ispred, iza) kamere za bočna zrcala na desnom zaslonu.

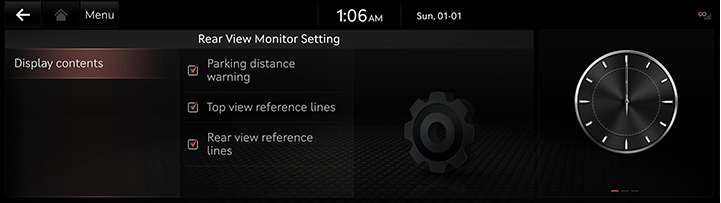

Postavke kamere

1. Ako pritisnete [], otvara se prikaz postavki kamere.

2. Pritisnite željenu stavku.

• [Display contents]: Postavlja referentne linije gornjeg pregleda, referentne linije stražnjeg pregleda i upozorenje o udaljenosti za parkiranje.

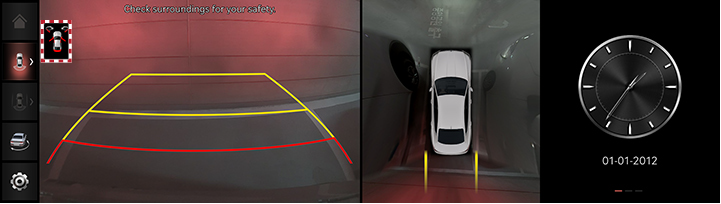

Zaslon za upozorenje

Indikator otvorenih vrata vozača

Ako su otvorena vrata vozača, prikazuje se indikator „” (crvena boja na lijevim vratima) u gornjem lijevom kutu zaslona.

Indikator otvorenih vrata suvozača

Ako su otvorena vrata suvozača, prikazuje se indikator „” (crvena boja na desnim vratima) u gornjem lijevom kutu zaslona.

Indikator otvorenosti prtljažnika

Kada je prtljažnik otvoren, prikazuje se indikator, “” (crvena boja na prtljažniku) u gornjem lijevom kutu zaslona.

Indikator sklopljenog bočnog zrcala

Ako je bočno zrcalo sklopljeno, indikator (za bočna zrcala) „” prikazuje se u gornjem lijevom kutu zaslona.
