Monitor de vista envolvente (SVM) - Opción

Acerca del SVM

• El SVM es una opción que se incluye para aquellos clientes que lo hayan solicitado.
• Cuando se arranca el vehículo, al poner el cambio en la posición R, se enciende el ts SVM.
• Si se cambia la posición del cambio de R a P, el SVM deja de funcionar.

Funcionamiento del SVM delantero.

Después de arrancar el vehículo, si pulsa Parking/View después de poner el cambio en N o D, comienza el SVM frontal.

1 (Vista superior del frente)

Muestra la vista superior de la pantalla frontal del vehículo ampliada.

2 (Vista frontal amplia )

Solo se muestra la pantalla frontal del vehículo.

3 (Vista frontal)

Muestra la pantalla frontal izquierda y frontal derecha del vehículo simultáneamente.

4 (Vista trasera durante la conducción)

Muestra la pantalla trasera del vehículo y la vista superior.

5 (Vista envolvente 3D)

Muestra una pantalla 3D alrededor del vehículo.

6

Vaya al Menu configuración de la cámara.

7Pantalla fronta

Muestra vista frontal.

8 Vista superio

Muestra una imagen combinada para cada dirección (izquierda, derecha, delantera, trasera) de la cámara de espejo lateral.

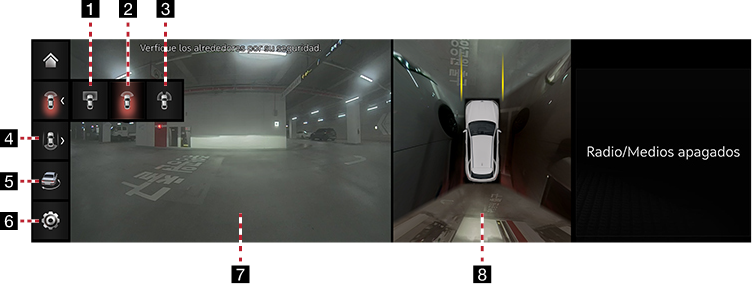

Funcionamiento del SVM trasero

Después de arrancar el vehículo, si la marcha se coloca en la posición R, se inicia el SVM trasero.

1 (Vista superior de la parte trasera)

Muestra la vista superior de la parte trasera de la pantalla del vehículo ampliada.

2 (Vista amplia trasera )

Muestra solamente la pantalla trasera del vehículo.

3 (Vista lateral trasera)

Muestra la pantalla trasera izquierda y trasera derecha del vehículo simultáneamente.

4 (Vista trasera durante la conducción)

Muestra la pantalla trasera del vehículo y la vista superior.

5 (Vista envolvente 3D)

Muestra una pantalla 3D alrededor del vehículo.

6

Ir al Menu de configuración de la cámara.

7Pantalla trasera

Muestra la vista posterior.

8 Vista superior

Muestra una imagen combinada para cada dirección (izquierda, derecha, delantera, trasera) de la cámara de espejo lateral.

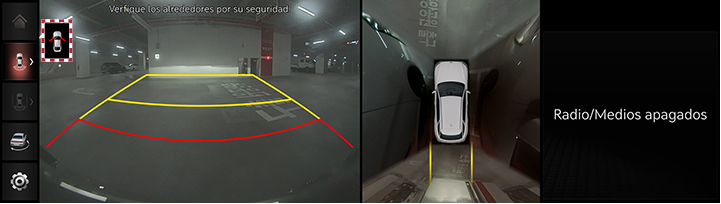

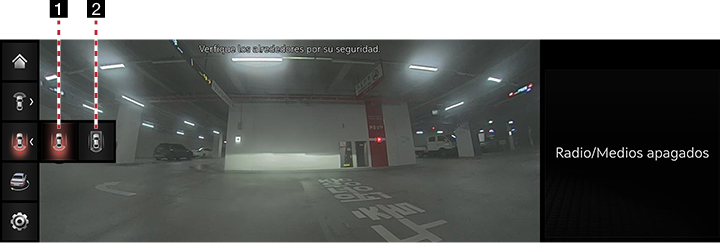

Vista trasera durante la conducción

Después de arrancar el vehículo, si la velocidad del vehículo es más de 15 km/hy luego Pulse el botón de Estacionamiento/Vista, se inicia la Vista trasera mientras se conduce.

1 (Vista panorámica trasera mientras conduce)

Muestra solo la vista trasera del vehículo en vista amplia.

2 (Vista trasera durante la conducción)

Muestra la pantalla trasera del vehículo en la pantalla izquierda, y muestra una imagen combinada para cada dirección (izquierda, derecha, delantera, trasera) de la cámara de espejo lateral en la pantalla derecha.

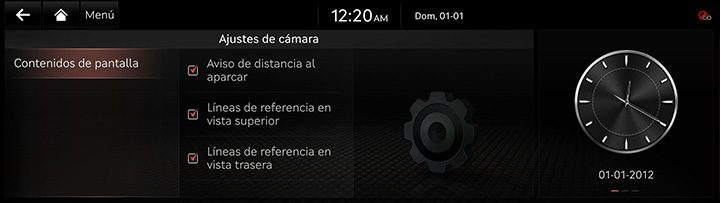

Ajustes de la cámara

1. Si presiona [], se mueve a la configuración de la cámara pantallas.

2. Pulse el elemento deseado.

• [Contenidos de pantalla]: establece las líneas de referencia de la vista superior, las líneas de referencia de la visión trasera y la advertencia de distancia de aparcamiento.

Pantalla de advertencia

Indicador de puerta del conductor abierta

Cuando la puerta del conductor está abierta, se muestra el indicador “” (color rojo en puerta izquierda) en la parte superior izquierda de la pantalla.

Indicador de puerta del acompañante abierta

Cuando la puerta del acompañante está abierta, se muestra el indicador “” (color rojo en puerta derecha) en la parte superior izquierda de la pantalla.

Indicador de puerta trasera abierta

Cuando la puerta trasera está abierta, se muestra el indicador “” (color rojo en la puerta trasera) en la esquina superior izquierda de la pantalla.

Indicador de espejo lateral plegado

Cuando el espejo lateral está plegado, se muestra el indicador “” (espejo lateral) n la parte superior izquierda de la pantalla.
