Monitor priestorového zobrazenia (SVM) - Možnosť

O SVM

• SVM (Monitorovanie okolitého pohľadu) je voliteľné pre zákazníkov, ktorí si túto možnosť zvolia.
• Pri naštartovanom vozidle, ak je prevodovka preradená na stupeň R, SVM sa automaticky zapne.
• Ak sa zmení prevod z pozície R do P, SVM sa vypne.

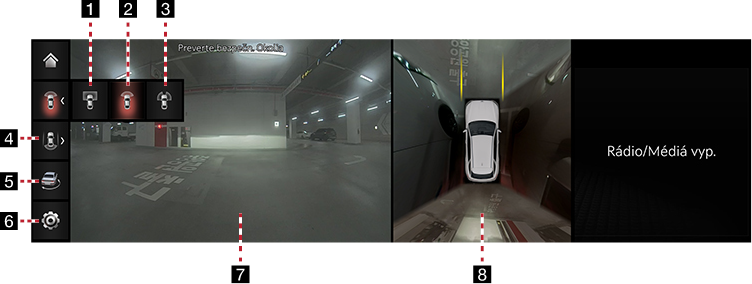

Činnosť predného SVM

Ak po naštartovaní vozidla stlačíte tlačidlo Parkovanie/Pohľad po zaradení prevodu do polohy N alebo D, spustí sa SVM.

1 (Vrchný pohľad spredu)

Zobrazí vrchný pohľad prednej obrazovky zväčšeného vozidla.

2 (Predný širokouhlý pohľad)

Zobrazuje sa iba predná časť vozidla.

3 (Predný bočný pohľad)

Súčasne zobrazí ľavú prednú/pravú prednú obrazovku vozidla.

4 (Pohľad dozadu počas jazdy)

Zobrazí zadnú obrazovku vozidla a vrchný pohľad.

5 (3D pohľad okolia)

Zobrazí 3D obrazovku v okolí vozidla.

6

Prejde na ponuku nastavení kamery.

7Predná obrazovka

Zobrazuje predný pohľad.

8 Vrchný pohľad

Zobrazí kombinovaný obrázok pre každý smer (vľavo, vpravo, vpredu, vzadu) alebo kameru pre bočné zrkadlá.

,Poznámka

Počas spusteného predného SVM, pri rýchlosti 15km/h alebo viac, je SVM vypnuté. V tomto stave, aj keď idete rýchlosťou 15 km/h alebo menej, SVM zostane vo vypnutom stave.

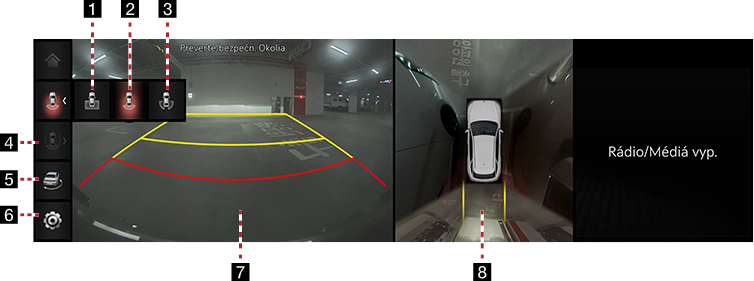

Prevádzka zadného SVM

Po naštartovaní vozidla, ak je prevod zaradený v polohe R, sa spustí zadné SVM.

1 (Vrchný pohľad dozadu)

Zobrazí zväčšenú obrazovku vrchného pohľadu zadnej časti vozidla.

2 (Zadný širokouhlý pohľad)

Zobrazuje len zadnú obrazovku vozidla.

3 (Zadný bočný pohľad)

Súčasne zobrazuje ľavú zadnú / pravú zadnú obrazovku vozidla.

4 (Zadný pohľad počas jazdy)

Zobrazí zadnú obrazovku vozidla a vrchný pohľad.

5 (3D pohľad okolia)

Zobrazí 3D obrazovku v okolí vozidla.

6

Prechod na ponuku nastavení kamery.

7Zadná obrazovka

Zobrazuje zadný pohľad.

8 Vrchný pohľad

Zobrazí kombinovaný obrázok pre každý smer (vľavo, vpravo, vpredu, vzadu) alebo kameru pre bočné zrkadlá.

,Poznámka

SVM kamera má optické šošovky pre zabezpečenie širokouhlého pohľadu, takže rozdiely medzi vzdialenosťou na obrazovke a skutočnou vzdialenosťou sú malé. O bezpečnosti sa sami presvedčite pohľadom dozadu a doľava/doprava.

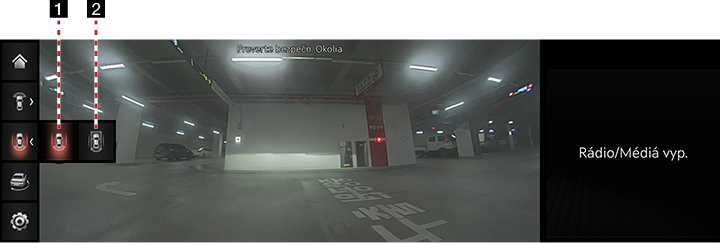

Obsluha funkcie zadného pohľadu počas jazdy

Po naštartovaní vozidla, keď je rýchlosť vozidla vyššia ako 15 km/h, stlačte tlačidlo Parkovanie/Pohľad, spustí sa Zadný pohľad počas jazdy.

1 (Zadný širokouhlý pohľad počas jazdy)

Zobrazí iba zadný pohľad vozidla v širokouhlom zobrazení.

2 (Zadný pohľad počas jazdy)

Zobrazí zadnú obrazovku vozidla na ľavej obrazovke a kombinovaný obrázok pre každý smer (vľavo, vpravo, dopredu, dozadu) kamery bočného zrkadla na pravej obrazovke.

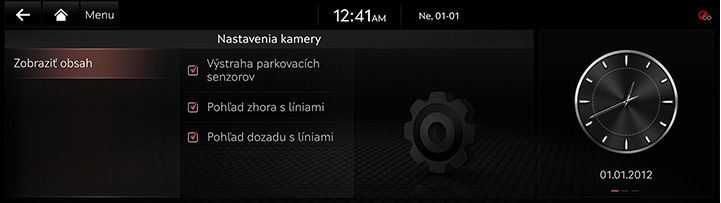

Nastavenia kamery

1. Po stlačení [] sa presunie na obrazovku nastavení kamery.

2. Stlačte požadovanú položku.

• [Zobraziť obsah]: Nastavuje referenčné čiary pri pohľade zhora, referenčné čiary pri pohľade zozadu a výstrahu pri nedostatočnej vzdialenosti pri parkovaní.

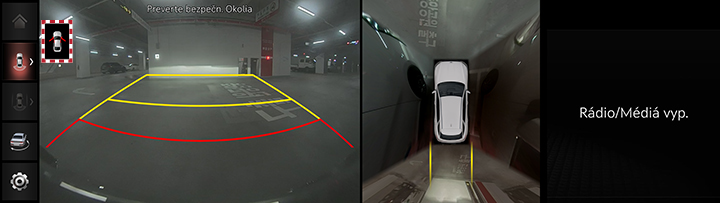

Varovný displej

Indikátor otvorených dverí vodiča

Ak sú otvorené dvere vodiča, v ľavom hornom rohu obrazovky sa zobrazí indikátor „” (červená farba pri ľavých dverách).

Indikátor predných otvorených predných dverí spolujazdca

Ak sú otvorené predné dvere spolujazdca, v ľavom hornom rohu obrazovky sa zobrazí indikátor „” (červená farba pri pravých dverách).

Indikátor otvorenia dverí batožinového priestoru

Keď sú dvere batožinového priestoru otvorené, v ľavej hornej časti sa zobrazí indikátor “” (červená farba dverí batožinového priestoru).

Indikátor sklopeného bočného zrkadla

Ak je bočné zrkadlo sklopené, v ľavom hornom rohu obrazovky sa zobrazí indikátor „” (bočné zrkadlo).
