Система кругового обзора (SVM) - дополнительная опция

О системе кругового обзора

• Система кругового обзора – дополнительная опция.
• При запуске автомобиля, если рычаг коробки передач переведен в положение R, система кругового обзора запускается автоматически
• Если рычаг коробки передач переводится из положения R в положение P, система кругового обзора отключается.

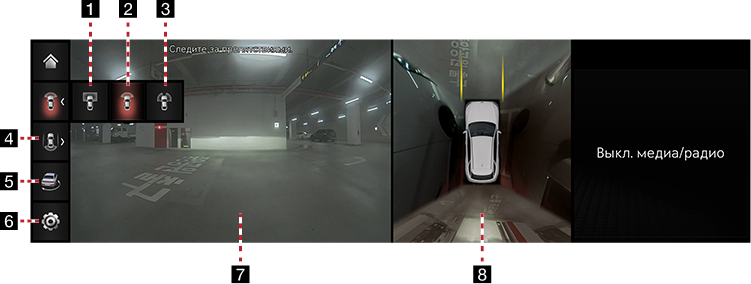

Использование передней камеры системы кругового обзора

Если после запуска автомобиля перевести рычаг коробки передач в положение N или D и нажать кнопку Парковка/Обзор, запускается передняя камера системы кругового обзора.

1 (Вид сверху спереди)

Отображается вид сверху спереди в увеличенном масштабе.

2 (Широкоугольный вид спереди)

Отображается только вид спереди автомобиля.

3 (Вид сбоку спереди)

Одновременно отображает вид слева и справа спереди автомобиля.

4 (Вид сзади во время движения)

Показывает вид сзади автомобиля и вид сверху.

5 (3D объемный вид)

Показывает 3D-изображение вокруг автомобиля.

6

Переход к меню с настройками камеры.

7Вид спереди

Показывает вид спереди.

8 Вид сверху

Показывает комбинированное изображение в каждом направлении (слева, справа, спереди, сзади) с камеры бокового зеркала.

,Примечание

Если включена передняя камера, то при движении со скоростью 15 км/ч и выше система кругового обзора будет отключена. В этом состоянии даже при движении со скоростью менее 15 км/ч система кругового обзора будет оставаться выключенной.

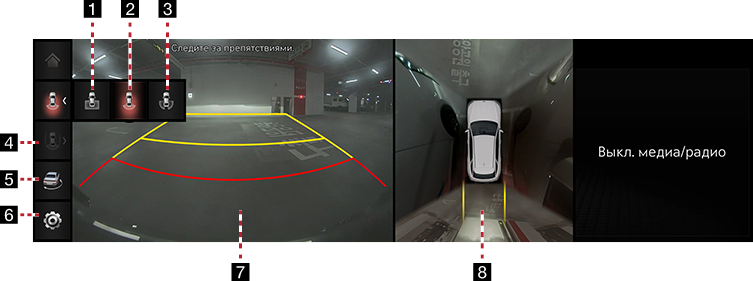

Работа задней камеры системы кругового обзора

При запуске автомобиля, если рычаг коробки передач переведен в положение R, запускается задняя камера системы кругового обзора.

1 (Вид сверху сзади)

Отображается вид сверху сзади автомобиля в увеличенном масштабе.

2 (Широкоугольный вид сзади)

Отображает только вид сзади автомобиля.

3 (Вид сбоку сзади)

Отображает вид слева и справа сзади автомобиля одновременно.

4 (Вид сзади во время движения)

Показывает вид сзади автомобиля и вид сверху.

5 (3D объемный вид)

Показывает 3D-изображение вокруг автомобиля.

6

Переход к меню с настройками камеры.

7Задний вид

Показывает вид сзади.

8 Вид сверху

Показывает комбинированное изображение в каждом направлении (слева, справа, спереди, сзади) с камеры бокового зеркала.

,Примечание

Камера системы кругового обзора (SVM) оснащена широкоугольным оптическим объективом, поэтому расстояние, показываемое на экране, может незначительно отличаться от реального. В целях безопасности самостоятельно контролируйте ситуацию слева и справа сзади.

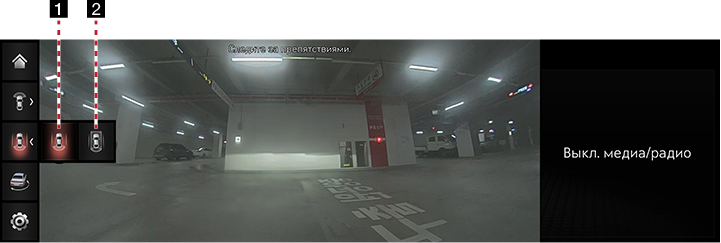

Включение вида сзади во время движения

Вид сзади во время движения включается после запуска автомобиля и наборе скорости более 15 км/ч путем нажатия кнопки Парковка/Вид.

1 (Вид сзади в широкоугольном формате во время движения)

Показывает только вид сзади автомобиля в широкоугольном формате.

2 (Вид сзади во время движения)

На экране слева отображается вид сзади транспортного средства, на экране справа комбинированное изображение для всех направлений (слева, справа, спереди, сзади) с бокового зеркала заднего вида.

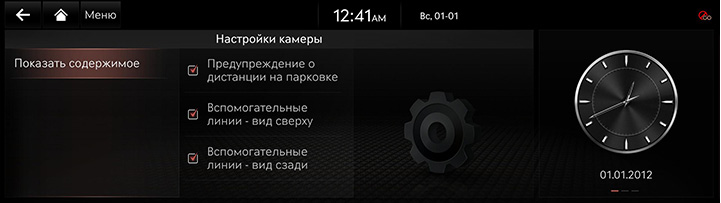

Настройки камеры

1. Если нажать [], откроется экран с настройками камеры.

2. Нажмите нужный элемент.

• [Показать содержимое]: настройка справочных линий вида сверху, справочных линий вида сзади и предупреждения о расстоянии в процессе парковки.

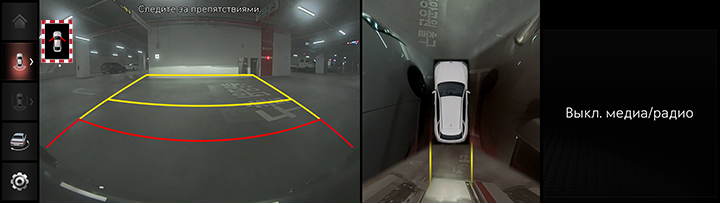

Вывод предупреждений

Индикатор открытой двери водителя

Если открыта дверь водителя, в верхней левой части экрана будет отображаться значок «» (левая дверь красного цвета).

Индикатор открытой двери переднего пассажира

Если открыта передняя дверь со стороны пассажира, в верхней левой части экрана будет отображаться значок «» (правая дверь красного цвета).

Индикатор открытой двери багажного отделения

При открытой двери багажного отделения в верхней левой части экрана отображается индикатор «» (дверь багажного отделения выделена красным цветом).

Индикатор складывания бокового зеркала

Если боковое зеркало сложено, в верхней левой части экрана отображается значок «» (боковое зеркало).
