Monitor de exibição surround (SVM) - Opção
Sobre SVM
- O SVM (Monitor de Vista Envolvente) é um extra e está disponível apenas para os clientes que escolheram a opção.
- Enquanto arranca o veículo, se a posição da mudança for R, o SVM é iniciado automaticamente SVM
- Se a mudança for alterada da posição R para a P, o SVM deixa de funcionar.

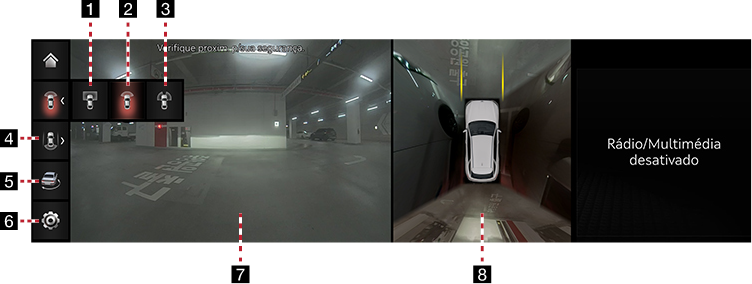

Funcionamento do SVM frontal
Após a partida do veículo, se pressionar o botão Estacionamento/Visualização após colocar a marcha na posição N ou D, o SVM dianteiro será iniciado.
|
|
1
(Vista superior da frente)
Exibe a vista superior do ecrâ frontal do veículo ampliada.
2
(Visão ampla frontal)
Apenas é apresentado o ecrã frontal do veículo.
3
(Vista frontal)
Apresenta o ecrã frontal esquerdo/frontal direito do veículo simultaneamente.
4
(Vista traseira durante a condução)
Exibe o ecrâ traseiro do veículo e a vista superior.
5
(Vista surround 3D)
Exibe a tela 3D ao redor do veículo.
6
Vá para menu de configurações da câmara.
7Ecrâ frontal
Exibe a vista frontal.
8 Vista superior
Exibe a imagem combinada para cada direção (esquerda, direita, frente, traseira) da câmara com espelho lateral.
|
,Nota |
|
Enquanto estiver a funcionar o SVM dianteiro, se conduzir a cerca de 15 km/h ou mais, o SVM é desligado. Neste estado, mesmo se conduzir a cerca de 15 km/h ou menos, o SVM irá permanecer no estado desligado (OFF). |

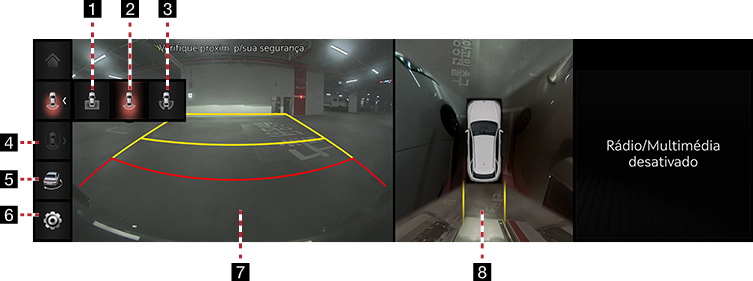

Funcionamento do SVM traseiro
Após a partida do veículo, se a marcha for colocada na posição R, o SVM traseiro inicia.
|
|
1
(Vista superior da traseira)
Exibe a vista superior da parte traseira do ecrâ do veículo ampliado.
2
(Visão ampla traseira)
Apresenta apenas o ecrã traseiro do veículo.
3
(Vista lateral traseira)
Apresenta o ecrã traseiro esquerdo/traseiro direito do veículo simultaneamente.
4
(Vista traseira durante a condução)
Exibe o ecrâ traseiro do veículo e a vista superior.
5
(Vista surround 3D)
Exibe a tela 3D ao redor do veículo.
6
Vá para o menu de configurações da câmera.
7Ecrâ traseiro
Apresenta vista traseira.
8 Vista superior
Exibe a imagem combinada para cada direção (esquerda, direita, frente, traseira) da câmara com espelho lateral.
|
,Nota |
|
A câmara do SVM tem uma lente ótica para garantir a vista ampla, por isso, existe uma pequena diferença entre a distância mostrada no ecrã e a distância real. Por segurança, verifique a parte traseira e a esquerda/direita por si mesmo. |

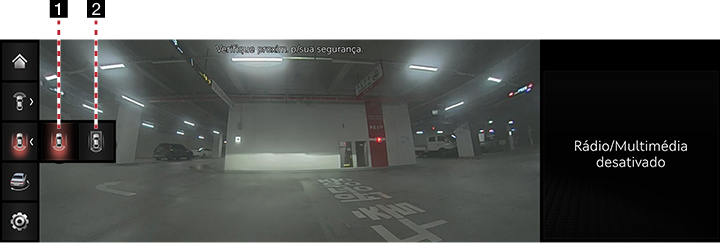

Vista traseira de operação durante condução
Após o arranque do veículo, se a velocidade do veículo for superior a 15 km/h, em seguida, pressione o botão Estacionamento/Vista, Vista traseira durante o arranque.
|
|
1
(Visão ampla traseira durante a condução)
Exibe apenas a vista traseira do veículo em visão ampla.

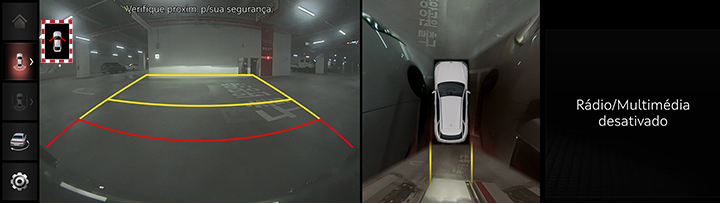

2
(Vista traseira durante a condução)
Exibe o ecrâ traseiro do veículo no ecrâ esquerdo e exibe a imagem combinada para cada direção (esquerda, direita, frente, traseira) da câmara com espelho lateral no ecrâ direito.

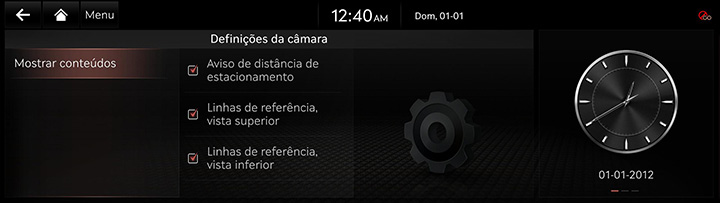

Definições da câmara
- Se pressionar [
], ele passará para os ecrâs de configurações da câmara.
|
|
- Pressione o item pretendido.
- [Mostrar conteúdos]: define as Linhas de referência da vista superior, Linhas de referência da vista traseira e o Aviso da distância de estacionamento.
Apresentação de aviso
|
|
Indicador de porta do condutor aberta
Quando a porta do condutor está aberta, o indicador “
” (cor vermelha na porta esquerda) é exibido no canto superior esquerdo do ecrâ.
Indicador de porta do passageiro dianteiro aberta
Quando a porta do passageiro da frente está aberta, o indicador “
” (cor vermelha na porta direita) é exibido na parte superior esquerda do ecrâ.
Indicador de porta traseira aberta
Quando a porta traseira está aberta, o indicador “
” (cor vermelha na porta traseira) é apresentado do lado esquerdo na parte superior do ecrã.
Indicador de rebatimento do retrovisor lateral
Quando o espelho lateral é dobrado, o indicador “
” (espelho lateral) é exibido na parte superior esquerda do ecrâ.
