Monitor widoku dookolnego (SVM) - opcja

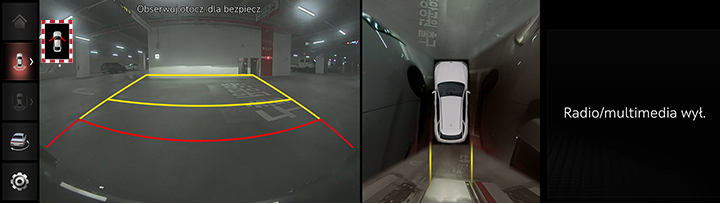

Informacje o SVM
- SVM to funkcja dla klientów, którzy wybrali odpowiednią opcję.
- Po uruchomieniu pojazdu i ustawieniu dźwigni zmiany biegów na biegu R zostanie automatycznie uruchomiona funkcja SVM.
- Po przestawieniu dźwigni zmiany biegów z położenia R do położenia P funkcja SVM wyłączy się.

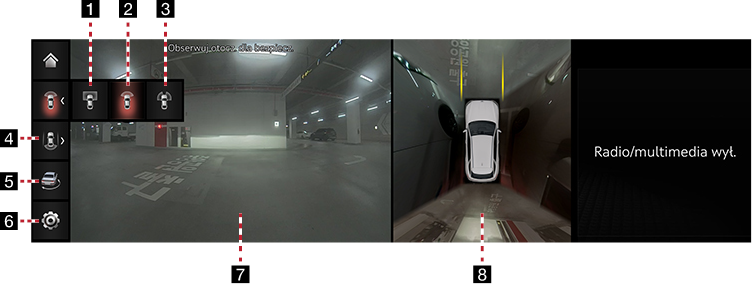

Działanie przedniego SVM
Po uruchomieniu pojazdu, jeśli wciśniesz przycisk Parking/View po ustawieniu dźwigni zmiany biegów na N lub D, uruchomi się funkcja przedniego SVM.
|
|
1
(widok z przodu pojazdu, od góry)
Wyświetla w powiększeniu widok z przodu pojazdu, od góry.
2
(Widok z przodu, szeroki)
Wyświetlany jest tylko widok z przodu pojazdu.
3
(widok z przodu, boczny)
Wyświetlany jest równocześnie widok z przodu po prawej/po lewej stronie pojazdu.
4
(Widok wsteczny podczas jazdy)
Wyświetla widok z tyłu pojazdu i widok z góry.
5
(widok przestrzenny 3D)
Wyświetla widok 3D wokół pojazdu.
6
Przejdź do menu ustawień kamery.
7Ekran przedni
Wyświetla widok z przodu.
8 Widok z góry
Wyświetla połączony obraz dla każdego z kierunków (lewego, prawego, przedniego, tylnego) kamery lusterka bocznego.
|
,Uwaga |
|
Gdy aktywne jest przednie SVM, a pojazd jedzie z prędkością 15 km/h lub większą, SVM wyłączy się. W przypadku zwolnienia do prędkości 15 km/h lub mniej funkcja SVM pozostanie wyłączona. |

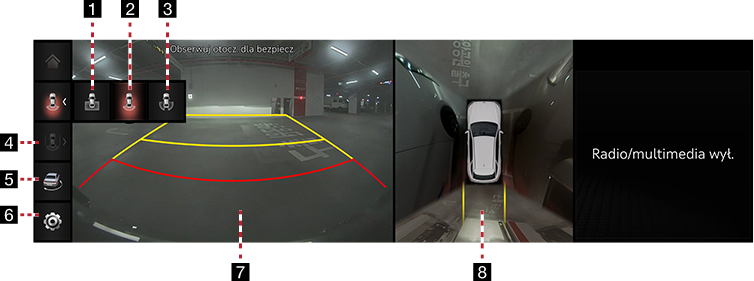

Działanie funkcji tylnego SVM
Po uruchomieniu pojazdu, jeśli bieg jest ustawiony w pozycji R, włącza się tylne SVM.
|
|
1
(Widok z góry, za pojazdem)
Wyświetla w powiększeniu widok z góry, za pojazdem.
2
(Widok z tyłu, szeroki)
Wyświetlany jest tylko widok z kamery cofania.
3
(Widok z tyłu, boczny)
Wyświetlany jest jednocześnie widok z tyłu po prawej/po lewej stronie pojazdu.
4
(Widok wsteczny podczas jazdy)
Wyświetla widok z tyłu pojazdu i widok z góry.
5
(Widok przestrzenny 3D)
Wyświetla widok 3D wokół pojazdu.
6
Przejdź do menu ustawień kamery.
7Widok z tyłu
Wyświetla widok z tyłu.
8 Widok z góry
Wyświetla połączony obraz dla każdego z kierunków (lewego, prawego, przedniego, tylnego) kamery lusterka bocznego.
|
,Uwaga |
|
Kamera SVM ma obiektyw umożliwiający widzenie szerokokątne, w związku z czym występuje różnica pomiędzy odległością rzeczywistą a odległością wskazywaną na ekranie. Ze względów bezpieczeństwa należy samemu sprawdzać widok w prawo, w lewo oraz do tyłu. |

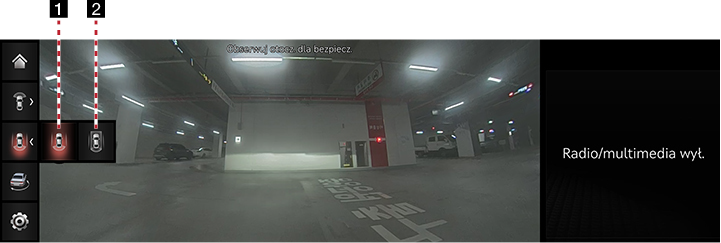

Obsługiwanie widoku wstecznego podczas jazdy
Po uruchomieniu pojazdu, jeśli prędkość pojazdu jest większa niż 15 km/h, i naciśnięty zostanie przycisk Parking/View, włączony zostanie widok wsteczny podczas jazdy.
|
|
1
(Widok wsteczny podczas jazdy, szeroki)
Wyświetla tylko widok wsteczny podczas jazdy w szerokiej perspektywie.
2
(Widok wsteczny podczas jazdy)
Wyświetla widok z tyłu pojazdu na ekranie lewym, a na ekranie prawym wyświetla połączony obraz dla każdego kierunku (lewego, prawego, przedniego, tylnego) z kamery lusterka bocznego.

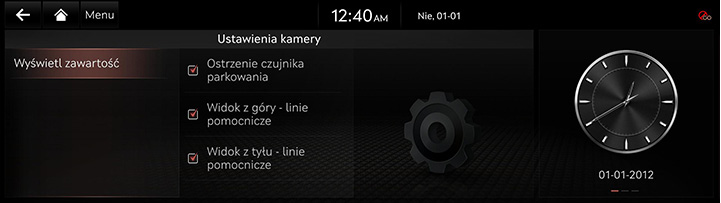

Ustawienia kamery
- Wciśnięcie przycisku [
] otworzy ekrany ustawień kamery.
|
|
- Wcisnąć żądany element.
- [Wyświetl zawartość]: Ustawia linie referencyjne widoku z góry, linie referencyjne widoku z tyłu oraz ostrzeżenie o odległości parkowania.
Wyświetlane ostrzeżenie
|
|
Wskazanie otwarcia drzwi po stronie kierowcy
Gdy otwarte są drzwi kierowcy, wyświetlane jest wskazanie „
” (kolor czerwony na lewych drzwiach) w lewej górnej części ekranu.
Wskazanie otwarcia drzwi z przodu po stronie pasażera
Gdy otwarte są drzwi pasażera z przodu, wyświetlane jest wskazanie „
” (kolor czerwony na prawych drzwiach) w lewej górnej części ekranu.
Wskaźnik otwartej klapy bagażnika
Gdy otwarta jest klapa bagażnika, z w lewym górnym rogu ekranu wyświetlany jest wskaźnik „
” (czerwony kolor na klapie bagażnika).
Wskaźnik złożenia lusterka bocznego
Gdy złożone jest lusterko boczne, wyświetlane jest wskazanie „
” (lusterko) w lewej górnej części ekranu.
