Umgebungsansichtsmonitor (SVM) - Option

Über SVM

• SVM ist eine Option, die den Kunden, die diese Option gewählt haben, zur Verfügung gestellt wird.
• Wenn das Fahrzeug gestartet ist und der Schalthebel auf R gestellt ist, wird SVM automatisch aktiviert.
• Wenn die Gangschaltung von R Auf P gestellt wird, schaltet sich der SVM aus.

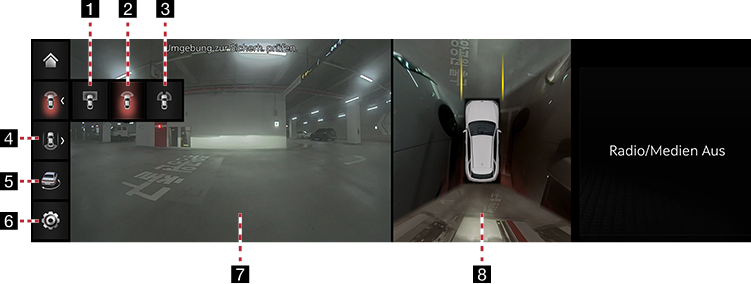

SVM vorne bedienen

Wenn Sie nach Starten des Fahrzeugs die Gangschaltung auf N oder D stellen und Drücken Sie die Taste "Parken/Ansicht", beginnt SVM vorne zu laufen.

1 (Ansicht der Vorderseite von oben)

Zeigt die obere Ansicht des Vorderen Bildschirms des vergrößerten Fahrzeugs an.

2 (Frontweite Ansicht)

Nur der Bildschirm mit der Sicht nach vorne wird angezeigt.

3 (Vordere Seitenansicht)

Sie zeigt die linke vordere und rechte Frontscheibe des Fahrzeugs gleichzeitig an.

4 Rückansicht beim Fahren

Zeigt den rückwärtigen Bildschirm des Fahrzeugs und die obere Ansicht an.

5 (3D-Umweltansicht)

Zeigt den 3D-Bildschirm um das Fahrzeug herum an.

6

Wechseln zu die Kameraeinstellungen Menü.

7Frontbildschirm

Es zeigt die Frontansicht an.

8 Ansicht von oben

Es zeigt kombiniertes Bild für jede Richtung (links, rechts, vorne, hinten) der Seitenspiegelkamera.

,Hinweis

Wenn Sie bei aktiviertem SVM vorne etwa 15 km/h oder schneller fahren, wird SVM ausgeschaltet. Wenn Sie dann ungefähr 15 km/h oder langsamer fahren, bleibt SVM ausgeschaltet.

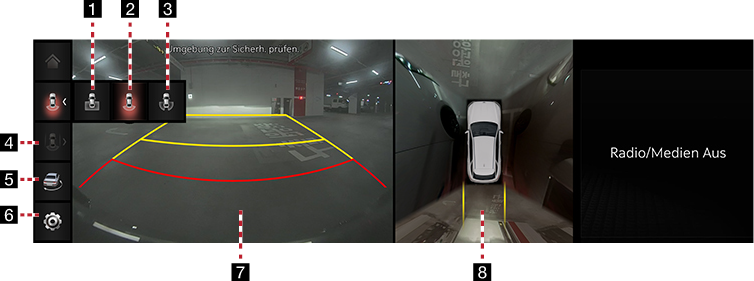

SVM hinten bedienen

Nach dem Starten des Fahrzeugs, wenn der Gang in die R-Stellung gebracht wird, startet der hintere SVM.

1 (Ansicht der Rückseite von oben)

Zeigt die Draufsicht auf den hinteren Teil des Fahrzeugbildschirms vergrößert an.

2 (Weite Ansicht von hinten)

Zeigt nur die Sicht nach hinten an.

3 (Seitenansicht von hinten)

Zeigt gleichzeitig die Sicht vom Fahrzeug nach hinten links/rechts.

4 (Rückansicht beim Fahren)

Zeigt den rückwärtigen Bildschirm des Fahrzeugs und die obere Ansicht an.

5 (3D-Umgebungsansicht)

Zeigt den 3D-Bildschirm um das Fahrzeug herum an.

6

Wechseln Sie zum Menü kameraeinstellungen.

7Rückbildschirm

Es zeigt die Rückansicht

8 Ansicht von oben

Es zeigt kombiniertes Bild für jede Richtung (links, rechts, vorne, hinten) der Seitenspiegelkamera.

,Hinweis

Die SVM-Kamera ist mit einem Weitwinkel-Objektiv ausgestattet, um ein weites Sichtfeld zu liefern. Hinsichtlich der Darstellung von Entfernungen kann deshalb ein falscher Eindruck entstehen. Aus Sicherheitsgründen sollten Sie per Sichtprüfung selber prüfen, was sich hinter dem Fahrzeug und links/rechts davon befindet.

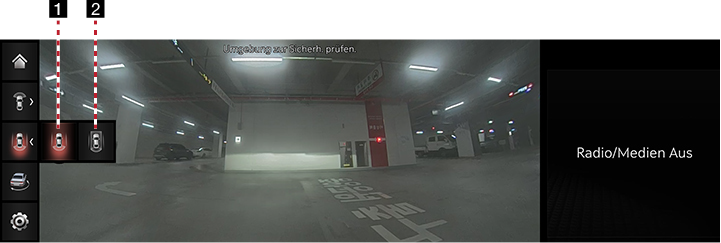

Nutzung der Rückansicht während der Fahrt

Nach dem Starten des Fahrzeugs, wenn die Geschwindigkeit des Fahrzeugs mehr 15 km/h beträgt und dann die Taste Parken/Ansicht drücken, beginnt die Rückansicht während der Fahrt.

1 (Rückansicht während der Fahrt)

Zeigt nur die Rückansicht des Fahrzeugs in der Breitansicht an.

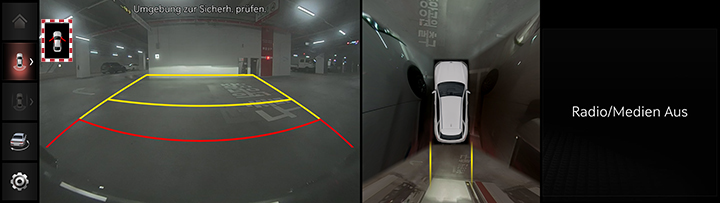

2 (Rückansicht beim Fahren

Es zeigt den rückseitigen Bildschirm des Fahrzeugs auf dem linken Bildschirm an, und es zeigt kombiniertes Bild für jede Richtung (links, rechts, vorne, hinten) der Seitenspiegelkamera auf dem rechten Bildschirm an.

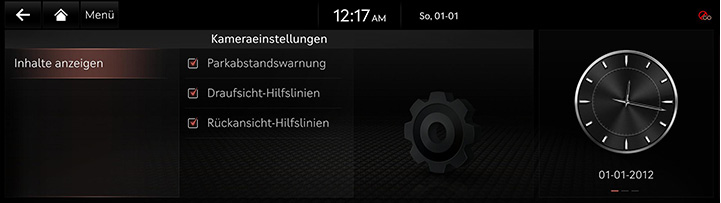

Kameraeinstellungen

1. Wenn Sie, drücken Sie [], es bewegt sich zu die Kameraeinstellungen Bildschirme.

2. Drücken Sie auf das gewünschte Element.

• [Inhalte anzeigen]: Festlegung von Referenzlinien bei Ansicht von oben, von Referenzlinien bei Rückansicht und von Abstandswarnung beim Einparken.

Warnhinweis

Anzeige offene Fahrertür

Ist die Tür auf der Fahrerseite offen, „“ (Rot auf der linken Tür) wird dies links oben auf der Anzeige rot angezeigt.

Anzeige offene Tür auf der Beifahrerseite

Ist die Tür auf der Beifahrerseite offen, “” (Rot auf der rechten Tür) wird dies links oben auf der Anzeige rot angezeigt.

Anzeige offene Heckklappe

Ist die Heckklappe geöffnet, wird oben links auf dem Bildschirm “” (rote Farbe auf Heckklappe) angezeigt.

Anzeige eingeklappter Seitenspiegel

Ist der Seitenspiegel zugeklappt, “” (Seitenspiegel) wird dies links oben auf der Anzeige rot angezeigt.
