SVM (Moniteur de vue surround)

À propos des périphériques SVM

• Le SVM (Moniteur de vue surround) est une option proposée aux clients en ayant fait la demande.
• Quand le véhicule est démarré et est en position R, le SVM est automatiquement enclenché.
• Si la vitesse est changée de la position R à P, le fonctionnement du SVM prend fin.

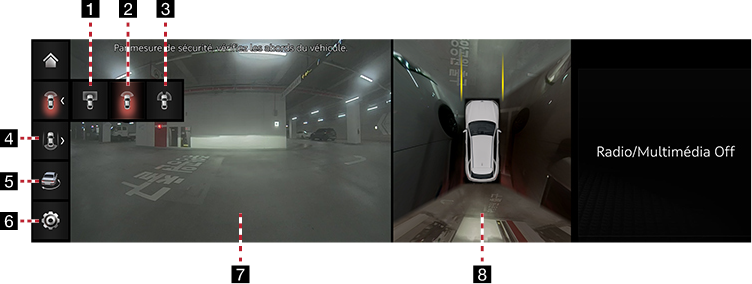

Fonctionnement du SVM avant

Après avoir démarré le véhicule, si vous sur le bouton Parking/View après avoir changé la vitesse à N ou D, le SVM avant se met en marche.

1 (Vue de dessus frontale)

Affiche la vue de dessus de l'écran avant du véhicule agrandie.

2 (Vue de face)

Seul l’écran avant du véhicule est affiché.

3 (Vue de côté)

Elle affiche simultanément l’écran avant gauche/avant droit du véhicule.

4 (Vue arrière en conduisant)

Affiche l'écran arrière du véhicule et la vue de dessus.

5 (Vue 3D en surround)

Affiche un écran 3D autour du véhicule.

6

Passez au menu des paramètres de l'appareil photo.

7Écranavant

Il affiche une vue de face.

8 Vue de dessus

Il affiche une image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral.

,Remarque

Lorsque le SVM avant est lancé et que vous conduisez à plus de 15km/h, le SVM s’éteint. Une fois éteint, même si vous conduisez à moins de 15km/h, le SVM restera éteint.

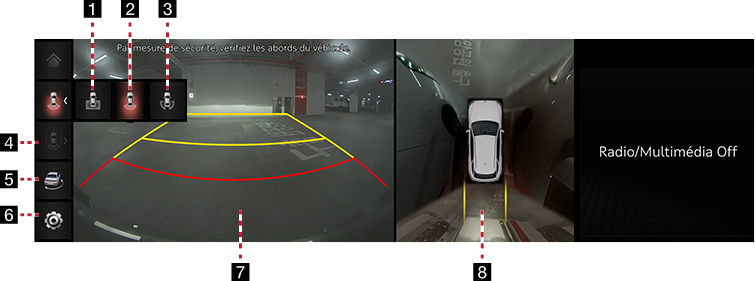

Fonctionnement du SVM arrière

Après le démarrage du véhicule, si la vitesse est mise en position R, le SVM arrière démarre.

1 (Vue de dessus de l'arrière)

Affiche la vue de dessus de l'arrière du véhicule sur l'écran agrandi.

2 (Vue arrière large)

Elle affiche uniquement l’écran arrière du véhicule.

3 (Vue arrière)

Elle affiche simultanément l’écran arrière gauche/arrière droit du véhicule.

4 (Vue arrière en conduisant)

Affiche l'écran arrière du véhicule et la vue de dessus.

5 (Vue 3D en surround)

Affiche un écran 3D autour du véhicule.

6

Passez au menu des paramètres de l'appareil photo.

7Écran arrière

Il affiche une vue arrière.

8 Vue de dessus

Il affiche une image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral.

,Remarque

La caméra SVM dispose d’une lentille optique pour garantir une vue étendue afin qu’il n’y ait que peu de différence avec la distance affichée à l’écran. Pour votre sécurité, assurez-vous de vérifier l'arrière et gauche/droite par vous-même.

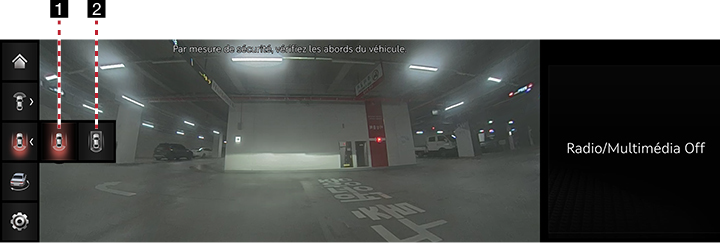

Vue arrière en conduisant

Après avoir démarré le véhicule, si la vitesse du véhicule est supérieure à 15 km/h, appuyez ensuite sur le bouton Parking/View, la vue arrière pendant la conduite démarre.

1 (Vue arrière large pendant la conduite)

Affiche uniquement la vue arrière du véhicule en vue large.

2 (Vue arrière en conduisant)

Il affiche l'écran arrière du véhicule sur l'écran gauche, et il affiche l'image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral sur l'écran droit.

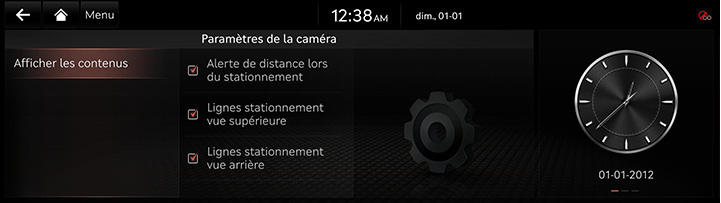

Paramètres de la caméra

1. Si vous appuyez sur [], il se déplace vers les écrans de réglage des caméras.

2. Appuyez sur l'élément désiré.

• [Afficher les contenus]: règle les lignes de référence de la vue supérieure, les lignes de référence de la vue arrière et l’avertissement lié à la distance de stationnement.

Affichage d’avertissement

Voyant de portière du conducteur ouverte

Lorsque la portière du conducteur est ouverte, le voyant “” (couleur rouge sur la portière gauche) s'affiche sur la partie supérieure gauche de l'écran.

Voyant de portière du passager avant ouverte

Lorsque la portière du passager avant est ouverte, le voyant, “” (couleur rouge sur la portière gauche) s'affiche sur la partie supérieure gauche de l'écran.

Témoin d’ouverture du hayon

Lorsque le hayon est ouvert, le témoin, “” (hayon en rouge) s’affiche en haut à gauche de l’écran.

Voyant de rétroviseur replié

Lorsque le rétroviseur est replié, “” rétroviseur), le voyant s'affiche en haut à gauche de l'écran.
