Surround-näkymän valvonta (SVM) - lisävaruste

Tietoa SVM:stä

SVM on kyseisen lisävarusteen ostaneiden asiakkaiden käytössä oleva ominaisuus.
Jos siirrät vaihteen ajoneuvon käynnistämisen jälkeen R-asentoon, SVM-toiminto käynnistyy automaattisesti.
Jos vaihdat vaihteen R-asennosta P-asentoon, SVM -toiminto pysähtyy.

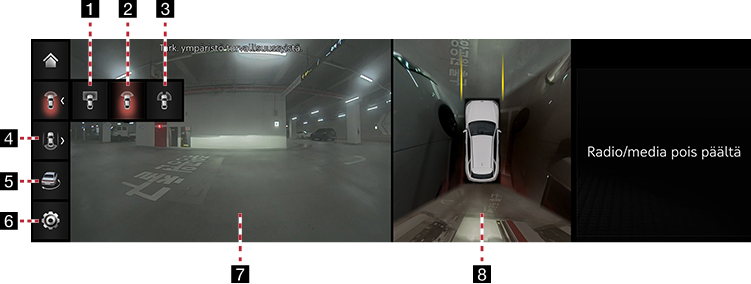

Etuosan SVM-toiminnon käyttäminen

Jos painat Parking/View-painikettaajoneuvon käynnistämisen jälkeen ja siirrät vaihteen N- tai D-asentoon, etuosan SVM-toiminto käynnistyy.

1 10_SYSTEM_ICON_OTHERS_01_SVM_FRONT(3).jpg (Ylänäkymä etuosasta)

Näyttää ajoneuvon etunäytön yläosan suurennettuna.

2 10_SYSTEM_ICON_OTHERS_01_SVM_FRONT(2).jpg (Laaja etukuva)

Esillä on vain ajoneuvon etunäyttö.

3 10_SYSTEM_ICON_OTHERS_01_SVM_FRONT(1).jpg (Etusivunäkymä)

Esillä on samanaikaisesti sekä ajoneuvon vasen etunäyttö että oikea etunäyttö.

4 10_SYSTEM_ICON_OTHERS_02_SVM_REAR(2).jpg (Takanäkymä ajaessa)

Näyttää ajoneuvon takanäkymän sekä ylänäkymän.

5 10_SYSTEM_ICON_OTHERS_01_SVM_FRONT(4).jpg (3D ympäröivä näkymä)

Näyttää 3D-näkymän ajoneuvon ympärillä.

Siirtyy kameran asetusvalikkoon.

7Etunäyttö

Näyttää etunäkymän.

8 Ylänäkymä

Näyttää yhdistetyn kuvan kaikista suunnista (vasen, oikea, etu, taka) sivupeilikameroista.

,Huomautus

Kun etuosan SVM-toiminto on käynnissä ja ajat yli 15 km/h:n nopeudella, SVM poistuu käytöstä. Vaikka tässä tilanteessa hidastaisit vauhdin alle 15 km/h:n nopeuteen, SVM pysyy poissa käytöstä.

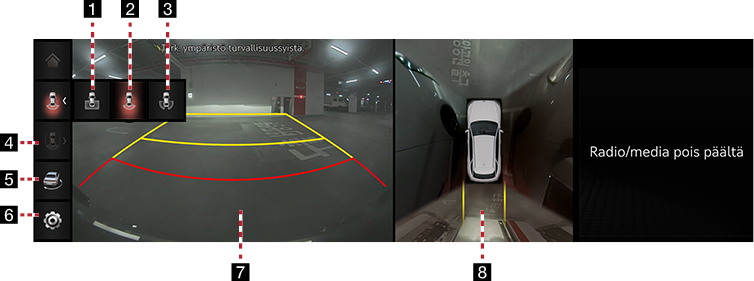

Takaosan SVM-toiminnon käyttäminen

Jos siirrät vaihteen ajoneuvon käynnistämisen jälkeen R-asentoon, takaosan SVM käynnistyy.

1 10_SYSTEM_ICON_OTHERS_02_SVM_REAR(3).jpg (Takaosan ylänäkymä)

Näyttää ajoneuvon takanäkymän yläosan suurennettuna.

2 10_SYSTEM_ICON_OTHERS_02_SVM_REAR(2).jpg (Laaja takanäkymä)

Esillä on vain ajoneuvon takanäyttö.

3 10_SYSTEM_ICON_OTHERS_02_SVM_REAR(1).jpg (Takasivunäkymä)

Esillä on samanaikaisesti sekä ajoneuvon vasen takanäyttö että oikea takanäyttö.

4 10_SYSTEM_ICON_OTHERS_02_SVM_REAR(2).jpg (Takanäkymä ajaessa)

Näyttää ajoneuvon takanäkymän sekä ylänäkymän.

5 10_SYSTEM_ICON_OTHERS_01_SVM_FRONT(4).jpg (3D ympäröivä näkymä)

Näyttää 3D-näkymän ajoneuvon ympärillä.

Siirtyy kameran asetusvalikkoon.

7Takanäyttö

Näyttää takanäkymän.

8 Ylänäkymä

Näyttää yhdistetyn kuvan kaikista suunnista (vasen, oikea, etu, taka) sivupeilikameroista.

,Huomautus

SVM-kameran optinen linssi muodostaa turvallisen laajakulmanäkymän, sillä näytössä näkyvän etäisyyden ja todellisen etäisyyden välinen ero on erittäin pieni. Varmista turvallisuuden takia takanäkymä sekä vasen ja oikea puoliitse.

Takanäkymä ajaessa - käyttö

Kun ajoneuvo on käynnissä, jos ajoneuvon nopeus on alle 15 km/h ja Parking/View-painiketta painetaan, takanäkymä ajettaessa käynnistyy.

1 10_SYSTEM_ICON_OTHERS_02_SVM_REAR(2).jpg (Laaja takanäkymä ajettaessa)

Näyttää vain ajoneuvon takanäkymän laajakuvana.

2 (Takanäkymä ajaessa)

Näyttää ajoneuvon takanäytön vasemmalla näytöllä sekä yhdistetyn kuvan kaikista suunnista (vasen, oikea, etu, taka) sivupeilikameroista oikealla näytöllä.

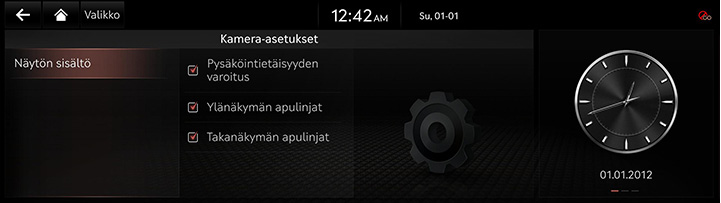

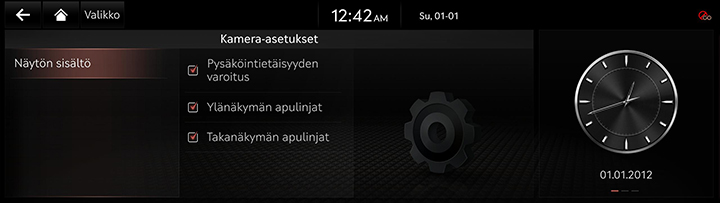

Kameran asetukset

Jos painat [], siirtyy kameran asetus näytölle.

Paina haluttua kohdetta.

[Näytön sisältö]: Määrittää ylänäkymän referenssilinjat, takanäkymän referenssilinjat ja pysäköintietäisyysvaroituksen.

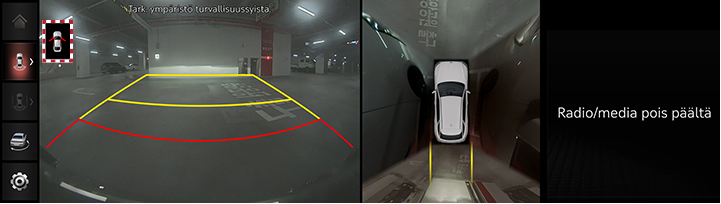

Varoitusnäyttö

Kuljettajan ovi auki -osoitin

Kun kuljettajan ovi on auki, näytön vasemmassa yläkulmassa näkyy “” (vasen ovi punaisena) -osoitin.

Etumatkustajan ovi auki -osoitin

Kun etumatkustajan ovi on auki, näytön vasemmassa yläkulmassa näkyy “” (oikea ovi punaisena) -osoitin.

Takaluukun aukeamisvalo

Kun takaluukku on auki, “” (punainen väri takaluukussa) aukeamisvalo näkyy näytön vasemmassa yläreunassa.

Sivupeili taitettu -osoitin

Kun sivupeili on taitettu, näytön vasemmassa yläkulmassa näkyy “” (sivupeili) -osoitin.
