Monitor sledování okolí (SVM) - možnost

O funkci SVM

• SVM je možnost, která je poskytnuta zákazníkům, kteří si tuto možnost zvolí.
• Pokud je vozidlo nastartované a řadicí páka je v poloze R, SVM se automaticky spustí.
• Zařadíte-li řadicí páku z polohy R do polohy P, SVM se vypne.

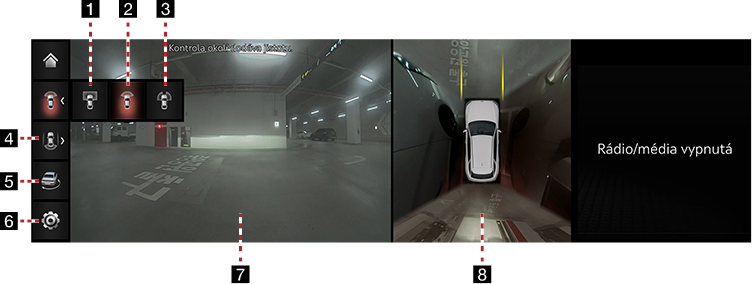

Činnost předního SVM

Přední SVM se spustí po nastartování vozidla po zařazení řadicí páky do polohy N nebo D stiskem tlačítka Parkování/Pohled.

1 (Čelní pohled shora)

Zobrazuje rozšířený pohled shora na čelní část.

2 (Čelní široký pohled)

Zobrazuje se pouze čelní část vozidla.

3 (Čelní pohled z boku)

Zobrazuje současně levou přední/pravou přední část vozidla.

4 (Pohled vzad za jízdy)

Zobrazuje zadní část vozidla a pohled shora.

5 (3D okolní pohled)

Zobrazuje 3D pohled na okolí vozidla.

6

Přejdete do menu nastavení kamery.

7Čelníobrazovka

Zobrazuje čelní pohled.

8 Pohled shora

Zobrazuje kombinovaný pohled pro každý směr (zleva, zprava, zepředu, zezadu) z kamery bočního zrcátka.

,Poznámka

Zatímco funguje přední SVM, pokud jedete rychlostí přibližně 15 km/h nebo více, SVM se vypne. V tomto stavu, dokonce pokud jedete rychlostí přibližně 15 km/h nebo menší, zůstává SVM ve stavu vypnuto.

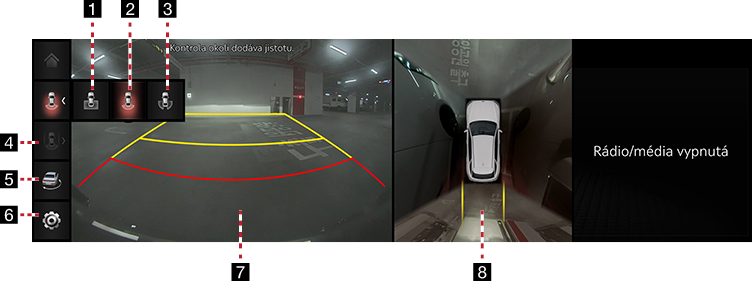

Činnost zadního SVM

Zadní SVM se spustí po nastartování vozidla v případě, že řadicí páka bude v poloze R.

1 (Zadní pohled shora)

Zobrazuje rozšířený pohled shora na zadní část.

2 (Zadní širokoúhlý pohled)

Zobrazuje pouze zadní obraz vozidla.

3 (Zadní pohled z boku)

Zobrazuje současně levou zadní/pravou zadní část vozidla.

4 (Pohled vzad za jízdy)

Zobrazuje zadní část vozidla a pohled shora.

5 (3D okolní pohled)

Zobrazuje 3D pohled na okolí vozidla.

6

Přejdete do menu nastavení kamery.

7Zadní obrazovka

Zobrazuje pohled zezadu.

8 Pohled shora

Zobrazuje kombinovaný pohled pro každý směr (zleva, zprava, zepředu, zezadu) z kamery bočního zrcátka.

,Poznámka

Kamera SVM má optické čočky, které poskytují širokoúhlý záběr tak, že mezi vzdáleností zobrazenou na obrazovce a vzdáleností skutečnou je jen malý rozdíl. Z bezpečnostních důvodů zkontrolujte zadnía levý/pravý pohled sami.

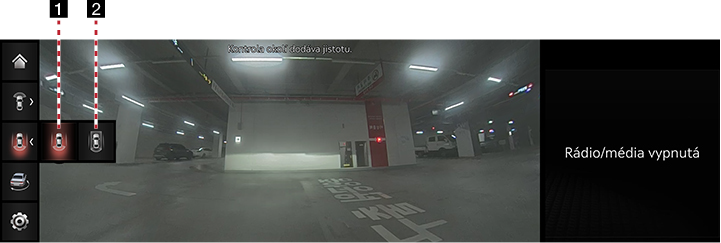

Ovládání pohledu vzad za jízdy

Pokud po nastartování vozidla překročí jeho rychlost 15 km/h a vy stisknete tlačítko Parkování/Pohled, spustí se pohled vzad za jízdy.

1 (Širokoúhlý pohled vzad za jízdy)

Zobrazuje pouze širokoúhlý pohled vzad za jízdy

2 (Pohled vzad za jízdy)

Na levé obrazovce zobrazuje zadní pohled z vozidla a na pravé obrazovce zobrazuje kombinovaný pohled pro každý směr (vlevo, vpravo, vpředu, vzadu) ze kamery bočního zrcátka.

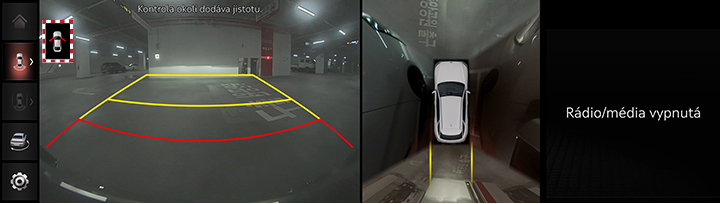

Nastavení kamery

1. Pokud stisknete [], přejdete na obrazovky nastaveníkamery.

2. Stiskněte požadovanou položku.

• [Zobrazovaný rozsah]: Nastavuje referenční čáry pohledu shora, referenční čáry pohledu zezadu a varování o parkovací vzdálenosti.

Varovný displej

Indikátor otevřených dveří u řidiče

Pokud budou dveře u řidiče otevřené, zobrazí se v horní levé části obrazovky indikátor “” (červená barva na levých dveřích).

Indikátor otevřených dveří u cestujícího

Pokud budou dveře u cestujícího otevřené, zobrazí se v horní levé části obrazovky indikátor “” (červená barva na pravých dveřích).

Indikátor otevřeného zavazadlového prostoru

Když jsou dveře zavazadlového prostoru otevřené, v levé horní části obrazovky se zobrazí indikátor “” (červená barva na dveřích zavazadlového prostoru).

Indikátor sklopení bočního zrcátka

Pokud se boční zrcátko sklopí, zobrazí se v horní levé části obrazovky indikátor “” (boční zrcátko).
