Pantalla de vista de l’entorn (SVM)- Opció
Sobre SVM
- SVM és una opció que s’ofereix als clients que han seleccionat l’opció.
- Mentre es posa en marxa el vehicle, si es posa l’engranatge en posició R, s’inicia automàticament SVM.
- Si canvia l’engranatge de la posició R a la P, l’operació SVM s’atura.

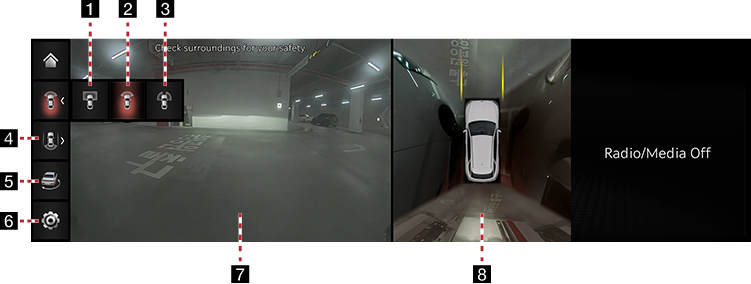

Funcionament SVM frontal
Després d’engegar el vehicle, si premeu el botó Aparcament/Vista després d’haver posat l’engranatge a la posició N o D, s’inicia el SVM davanter.
|
|
1
(Vista superior de la part frontal)
Mostra la vista superior de la pantalla frontal del vehicle magnificada.
2
(Vista ampla frontal)
Només es mostra la pantalla frontal del vehicle.
3
(Vista lateral frontal)
Mostra la pantalla frontal esquerra/dreta del vehicle simultàniament.
4
(Vista posterior durant la conducció)
Mostra la pantalla posterior del vehicle i la vista superior.
5
(Vista envoltant en 3D)
Mostra la pantalla 3D al voltant del vehicle.
6
Mou al menú de la configuració de la càmera
7Pantalla frontal
Mostra la vista frontal.
8 Vista superior
Mostra una imatge combinada per a cada direcció (esquerra, dreta, davantera, posterior) de la càmera del mirall lateral.
|
,Nota |
|
Mentre que el SVM frontal s’està executant, si conduïu a uns 15km/h o més, el SVM està desactivat. En aquest estat, fins i tot si es condueix a uns 15km/h o menys, el SVM es manté en estat fora de servei. |

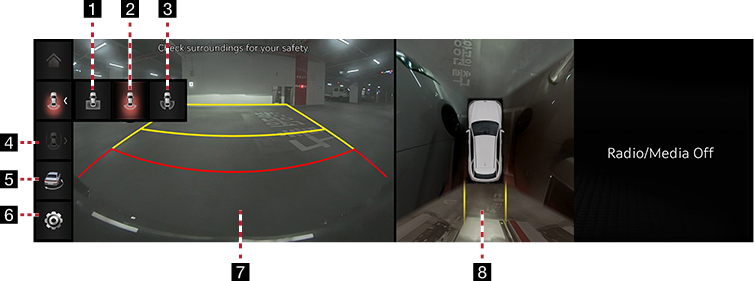

Funcionament SVM posterior
Després d’arrencar el vehicle, si es posa l’engranatge en posició R, s’inicia el SVM posterior.
|
|
1
(Vista superior de la part posterior)
Mostra la vista superior de la part posterior de la pantalla del vehicle magnificada.
2
( Vista ampla posterior )
Mostra només la pantalla posterior del vehicle.
3
(Vista lateral posterior)
Mostra la pantalla posterior esquerra/dreta del vehicle simultàniament.
4
( Vista posterior durant la conducció)
Mostra la pantalla posterior del vehicle i la vista superior.
5
(Vista envoltant en 3D)
Mostra la pantalla 3D al voltant del vehicle.
6
Passa al menú de configuració de la càmera.
7Pantalla posterior
Mostra la vistaposterior.
8 Vista superior
Mostra una imatge combinada per a cada direcció (esquerra, dreta, davantera, posterior) de la càmera del mirall lateral.
|
,Nota |
|
La càmera SVM té una lent òptica per obtenir una vista àmplia, de manera que hi ha una petita diferència entre la distància que es mostra a la pantalla i la real. Per seguretat, assegureu-vos que comproveu la part posterior i l'esquerra/dreta. |

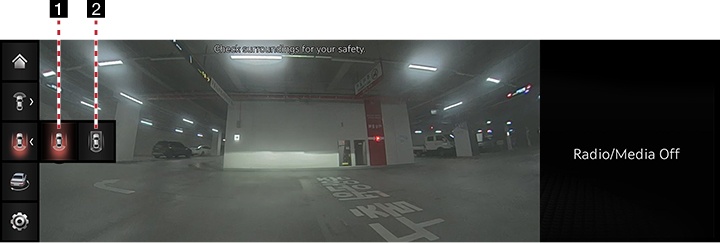

Funcionament de la Vista posterior durant la conducció
Després de posar en marxa el vehicle, si la velocitat del vehicle és de més de 15km/h i, a continuació, premeu el botó Aparcament/Vista, la vista posterior comença durant la conducció.
|
|
1
(Vista ampla posterior durant la conducció)
Mostra només la vista posterior del vehicle en vista ampla.
2
(Vista posterior durant la conducció)
Mostra la pantalla posterior del vehicle a la pantalla esquerra i mostra una imatge combinada per a cada direcció (esquerra, dreta, davantera, posterior) de la càmera de mirall lateral a la pantalla dreta.

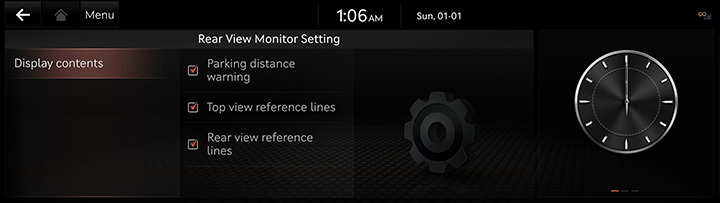

Configuració de la càmera
- Si premeu [
], es trasllada a les pantalles configuració de la càmera.
|
|
- Premeu l’element desitjat.
- [Display contents]: Permet configurar les línies de referència de les vistes superior i posterior i l’avís de distància d’aparcament.

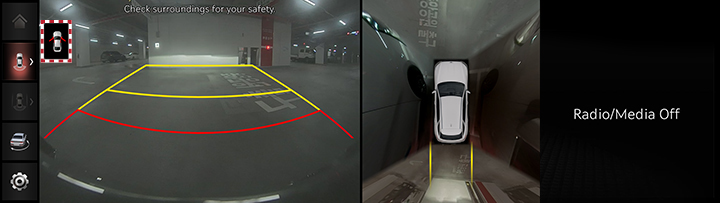

Pantalla d'advertència
|
|
Indicador d’obertura de la porta del conductor
Quan la porta del conductor està oberta, “
” (color vermell a la porta esquerra) es mostra l’indicador a la part superior esquerra de la pantalla.
Indicador d’obertura de la porta del passatger davanter
Quan la porta del passatger davanter està oberta, “
” (color vermell a la porta dreta) es mostra l’indicador a la part superior esquerra de la pantalla.
Indicador d’obertura de la porta posterior
Quan la porta posterior estigui oberta, es mostrarà l’indicador “
” (de color vermell a la porta posterior) a la part superior esquerra de la pantalla.
Indicador de plegament del mirall lateral
Quan es plega el mirall lateral, “
” (indicador lateral) es mostra a la part superior esquerra de la pantalla.
