Écran de vue panoramique (SVM) - Option

A propos des périphériques SVM

• SVM (Ecran de Visualisation du Périmètre) est une option proposée aux clients en ayant fait la demande.
• Quand le véhicule est démarréet si la vitesse est en position R, la SVM est automatiquement enclenché (Ecran de Visualisation du Périmètre).
• Si la vitesse est changée de la position R à la position P, le fonctionnement SVM (Écran de visualisation du périmètre) prend fin.

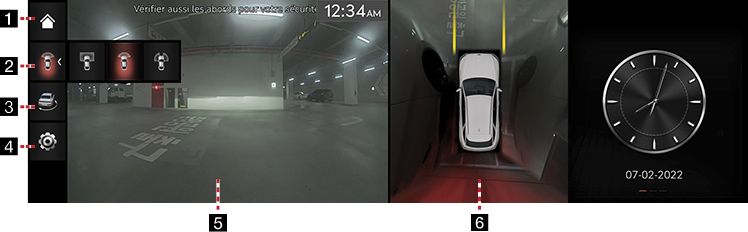

Fonctionnement de la SVM avant

Après le démarrage du véhicule, si vous appuyez sur ’’extinction de la caméra’’ après avoir placé le levier de vitesse en position N ou D, le SVM avant commence à fonctionner.

1 Accueil

Permet de passer à l'écran d'accueil.

2 Vue de dessus de l'avant

Affiche la vue de dessus de l'écran avant du véhicule agrandie.

Vue frontale

Seul l'écran avant du véhicule est affiché.

Vue frontale de côté

Il affiche simultanément l'écran avant gauche / avant droit du véhicule.

3 Vue panoramique en 3D

Affiche un écran 3D autour du véhicule.

4 a

Passez au menu des paramètres de l'appareil photo.

5 Écran frontal

Il affiche une vue frontale.

6 Vue de dessus

Il affiche une image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral.

,Remarque

Lorsque la SVM avant est en marche et que vous conduisez à environ 15 km/h ou plus, la SVM s'éteint. A cet état, même si vous conduisez à environ 15 km/h ou moins, la SVM restera éteinte.

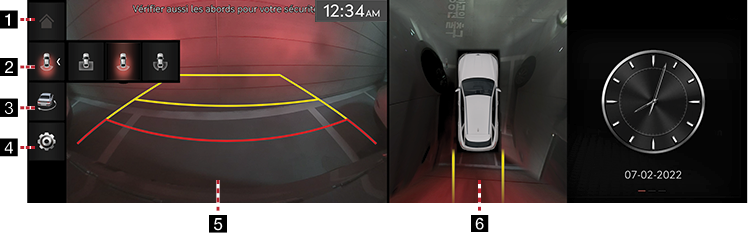

Fonctionnement de la SVM arrière

Après le démarrage du véhicule, si la vitesse est mise en position R, le SVM arrière démarre.

1 Accueil

Permet de passer à l'écran d'accueil.

2 Vue de dessus de l'arrière

Affiche la vue de dessus de l'arrière du véhicule sur l'écran agrandi.

Vue arrière large

Affiche uniquement l'écran arrière du véhicule.

Vue latérale arrière

Affiche simultanément l'écran arrière gauche / arrière droit du véhicule.

3 Vue panoramique en 3D

Affiche un écran 3D autour du véhicule.

4 a

Passez au menu des paramètres de l'appareil photo.

5Écran arrière

Il affiche une vue arrière.

6 Vue de dessus

Il affiche une image combinée pour chaque direction (gauche, droite, avant, arrière) de la caméra du rétroviseur latéral.

,Remarque

La caméra SVM (Écran de Visualisation du Périmètre) dispose d'une lentille optique pour garantir une vue étendue afin qu'il n'y ait que peu de différence avec la distance affichée à l'écran. Pour des questions de sécurité, veillez à contrôler vous-même l'arrière et les côtés gauche et droit.

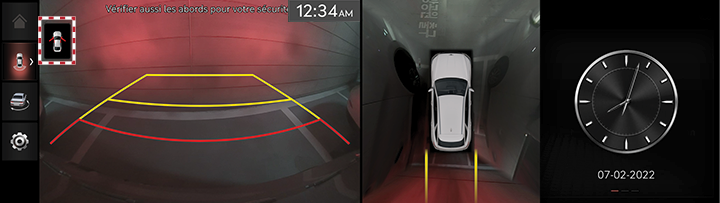

Affichage d'avertissement

Indicateur d'ouverture de la porte du conducteur

Lorsque la portière du chauffeur est ouverte, le voyant “”(de couleur rouge sur la portière gauche) s'affiche sur la partie supérieure gauche de l'écran.

Voyant de portière du passager avant ouverte

Lorsque la portière du passager avant est ouverte, le voyant “” (de couleur rouge sur la portière gauche) s'affiche sur la partie supérieure gauche de l'écran.

Voyant indiquant que le coffre est ouvert

Lorsque le coffre est ouvert, “” (de couleur rouge sur le coffre), le voyant s'affiche en haut à gauche de l'écran.

Voyant indiquant le rétroviseur est replié

Lorsque le rétroviseur est replié, “” (rétroviseur), le voyant s'affiche en haut à gauche de l'écran.
