Telpiskais skata ekrāns (SVM) - Opcija

Par SVM

• SVM ir opcija, kas tiek nodrošināta klientiem, kuri izvēlas šo opciju.
• Kamēr transportlīdzeklis tiek iedarbināts, ja pārnesumu novieto R pozīcijā, tas automātiski sāk SVM.
• Ja pārnesumu maina no pozīcijas R uz P, SVM darbība tiek apturēta.

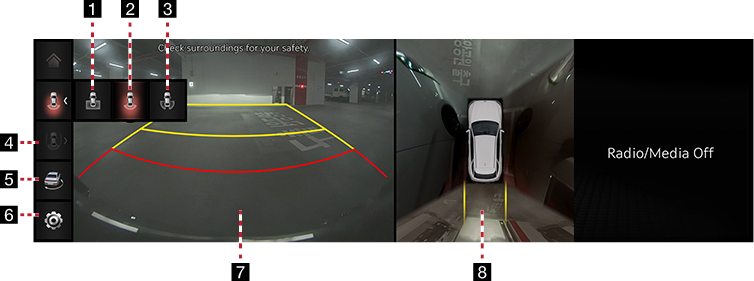

Priekšējā SVM darbība

Pēc transportlīdzekļa iedarbināšanas, ja pēc pārnesuma novietošanas N vai D pozīcijā SVM sāk strādāt.

1 (Priekšpuses skats no augšas)

Parāda palielināta transportlīdzekļa priekšējā ekrāna augšējo skatu.

2 (Plašskats no priekšpuses)

Tiek parādīts tikai transportlīdzekļa priekšējais ekrāns.

3 (Sāna skats no priekšpuses)

Tas vienlaikus parāda transportlīdzekļa kreiso, priekšējo/labo priekšējo ekrānu.

4 (Atpakaļskats braucot)

Parāda transportlīdzekļa aizmugurējo ekrānu un skatu no augšas.

5 (3D telpiskais skats)

3D ekrāns ap transportlīdzekli tiek parādīts.

6

Atvērt kameras iestatījumu izvēlni.

7Priekšējais ekrāns

Tas parāda priekšējo skatu.

8 Skats no augšas

Tas parāda kombinēto attēlu katram sānu spoguļkameras virzienam (kreisā, labā, priekšpuse, aizmugure).

,Piezīme

Kamēr darbojas priekšējais SVM, ja braucat ar ātrumu vismaz 15 km/h vai vairāk, SVM tiek izslēgts. Šajā stāvoklī, pat ja braucat ar ātrumu aptuveni 15km/h vai mazāk, SVM paliek izslēgtā stāvoklī.

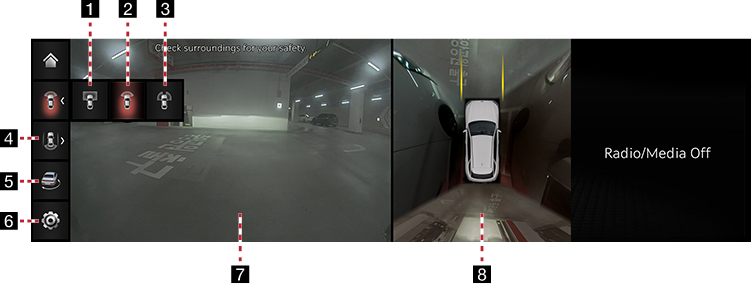

SVM aizmugures darbība

Pēc transportlīdzekļa palaišanas, ja pārnesumu novieto R stāvoklī, ieslēdzas aizmugures SVM.

1 (Aizmugures skats no augšas)

Parāda palielinātu transportlīdzekļa ekrāna augšējo skatu.

2 (Plašskats no aizmugures)

Tas parāda tikai transportlīdzekļa aizmugurējo ekrānu.

3 (Aizmugures sānu skats)

Tas vienlaikus parāda transportlīdzekļa aizmugurējo/labo aizmugurējo ekrānu.

4 (Atpakaļskats braucot)

Parāda transportlīdzekļa aizmugurējo ekrānu un skatu no augšas.

5 (3D telpiskais skats)

3D ekrāns ap transportlīdzekli tiek parādīts.

6

Pārejiet uz kameras iestatījumu izvēlni.

7Aizmugurējais ekrāns

Tas parāda aizmugures skatu.

8 Skats no augšas

Tas parāda kombinēto attēlu katram sānu spoguļkameras virzienam (kreisā, labā, priekšpuse, aizmugure).

,Piezīme

SVM kamerai ir optiskā lēca lai dotu plašāku redzamību, tādēļ distances var atšķirties no ekrānā rādītā un reālās distances. Drošības nolūkos pārliecinieties, ka pārbaudat paši aizmuguri un pa kreisi/labi.

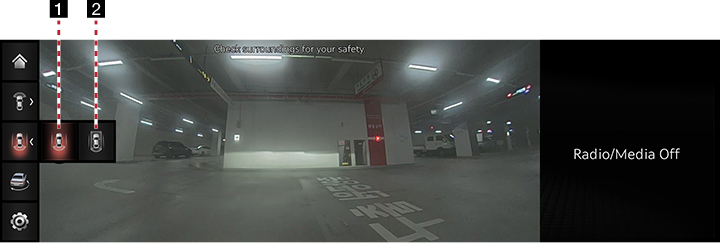

Darboties ar aizmugures skatu braucot

Aizmugurējais skats ir ieslēgts, kad tiek nospiests Parking/View poga un transporlīdzeklis brauc lēnāk par 15 km/h.

1 (Aizmugures plašskats braucot)

Parāda tikai aizmugurējo skatu plašajā skatā.

2 (Atpakaļskats braucot)

Parāda skatus (kreisā, labā, priekšpuse, aizmugure) pareizajā ekrānā.

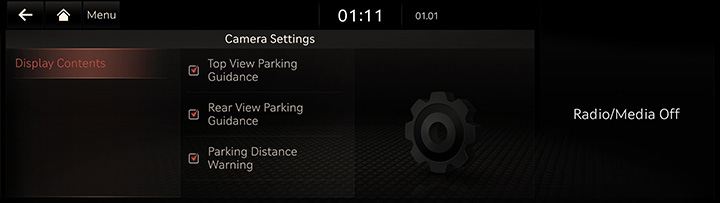

Kameras iestatījumi

1. Ja nospiediet [], tas atver kameras iestatījumu ekrānu.

2. Atveriet izvēlēto vienumu.

• [Display contents]: Iestata augšējā skata, atpakaļskata parkošanas norādes un brīdinājuma signālu par mašīnas novietošanu.

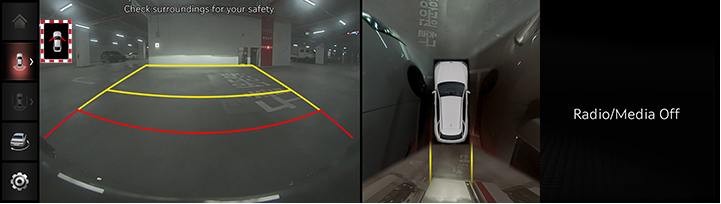

Brīdinājuma displejs

Vadītāja durvju atvēršanas indikators

Kad vadītāja durvis ir atvērtas, “” (sarkanā gaisma kreisajai durvij) indikators tiek parādīts ekrāna augšējā kreisajā stūrī.

Priekšējā pasažiera durvju indikātors

Kad priekšējā pasažiera durvis ir atvērtas, “” (sarkanā gaisma labajai durvij) indikators tiek parādīts ekrāna augšējā kreisajā stūrī.

Indikators - bagāžas nodalījuma durvis atvērtas

Kad bagāžas nodalījuma durvis ir atvērtas, ekrāna augšējā kreisajā stūrī tiek parādīts indikators “” (sarkanā krāsā uz bagāžas nodalījuma durvīm).

Nolokamā sānu spoguļa indikators

Kad sāna spogulis ir aizlocīts, “” (sānu spogulis) indikators parādās kreisajā augšējā ekrāna stūrī.
