SVM (Surround View Monitor) - 옵션
SVM (Surround View Monitor)에 대하여
- SVM (Surround View Monitor)는 옵션 선택 고객님께 해당되는 사항입니다.
- 본 기기는 차량 시동 상태에서 변속기 레버 위치를 R단에 넣으면 자동으로 SVM (Surround View Monitor)가 작동합니다.
- 변속기 레버 위치를 R단에서 P 위치로 바꾸면 SVM (Surround View Monitor)의 작동이 멈춥니다.

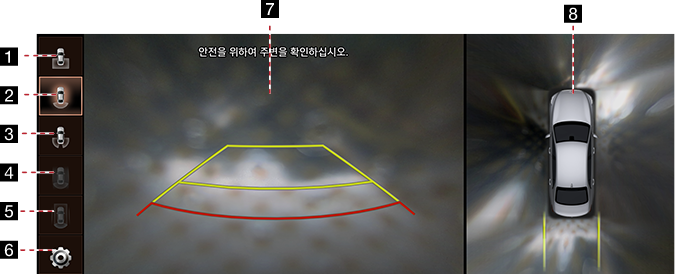

전방 SVM 조작하기
시동을 켠 후 변속기의 레버를 N 또는 D 위치에 놓고 [카메라 스위치]를 누르면 전방 SVM이 실행됩니다.
|
|
1
전방 탑 뷰 (전방+전방 좌측+전방 우측)
전방의 확대된 탑 뷰를 표시합니다.
2
와이드 뷰 (전방)
차량의 전방 화면만을 표시합니다.
3
좌우 측방 뷰 (전방 좌측+전방 우측)
차량의 전방 좌측/전방 우측 화면을 동시에 표시합니다.
4
주행 지원 뷰
주행 중 후방 카메라를 통해 후방 화면을 표시합니다.
5
밝기/명암을 설정할 수 있습니다.
6
SVM 설정 메뉴로 이동합니다.
7 전방 카메라 화면
카메라를 통한 차량 전방의 화면을 표시합니다.
8 탑 뷰
전방, 후방, 좌/우측의 카메라 영상을 조합한 탑 뷰를 화면에 표시합니다.
|
,참 고 |
|
전방 SVM 실행 상태에서 약 15 km/h 이상 주행시 SVM이 해제됩니다. 이 상태에서 약 15 km/h 이하로 주행하더라도 SVM 해제 상태를 유지합니다. |

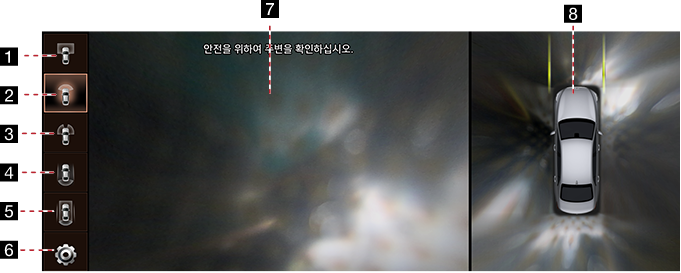

후방 SVM 조작하기
시동을 켠 후 변속기의 레버를 R 위치에 놓으면 후방 SVM이 실행됩니다.
|
|
1
후방 탑 뷰 (후방+후방 좌측+후방 우측)
후방의 확대된 탑 뷰를 표시합니다.
2
와이드 뷰 (후방)
차량의 후방 화면만을 표시합니다.
3
좌우 측방 뷰 (후방 좌측+후방 우측)
차량의 후방 좌측/후방 우측 화면을 동시에 표시합니다.
4
주행 지원 뷰
주행 중 후방 카메라를 통해 후방 화면을 표시합니다. (변속기의 레버를 R 위치에 놓으면 비활성화됩니다.)
5
밝기/명암을 설정할 수 있습니다.
6
SVM 설정 메뉴로 이동합니다.
7 후방 카메라 화면
카메라를 통한 차량 후방의 화면을 표시합니다.
8 탑 뷰
전방, 후방, 좌/우측의 카메라 영상을 조합한 탑 뷰를 화면에 표시합니다.
|
,참 고 |
|
SVM의 카메라는 넓은 시야 확보를 위하여 광각렌즈를 장착하였기 때문에, 화면에 보이는 거리와 실제 거리 간에 다소 차이가 있습니다. 안전을 위하여 반드시 후방 및 좌, 우 시야를 직접 확인하세요. |
카메라 설정
[
] 버튼을 누르면 4가지 설정화면으로 이동합니다.
|
|
- [표시 정보]: [탑 뷰 주차 가이드], [후방 뷰 주차 가이드], [주차 거리 경고] 기능을 설정합니다.
- [화면 설정]: 전방/후방 카메라의 화면을 밝기 (주간/야간모드)와 대비를 설정할 수 있습니다.
경고 표시
|
|
운전석 전방 도어 열림 표시
운전석 전방 도어 열렸을 경우 화면의 좌측 상단에 “
” (좌측 도어에 빨간색) 표시가 나타납니다.
조수석 전방 도어 열림 표시
조수석 전방 도어 열렸을 경우 화면의 좌측 상단에 “
” (우측 도어에 빨간색) 표시가 나타납니다.
트렁크 열림 표시
트렁크가 열렸을 경우 화면의 좌측 상단에 “
” (트렁크에 빨간색) 표시가 나타납니다.
사이드 미러 접힘 표시
사이드 미러가 접혔을 경우 화면의 좌측 상단에 “
” (사이드 미러) 표시가 나타납니다.
주행 지원 뷰 조작하기
- 후방 카메라는 옵션 선택 고객님께 해당되는 사항입니다.
- 차량에 장착된 후방 카메라를 통해 주행 중 후방을 볼 수 있는 장치입니다.
시동을 켠 후 변속기의 레버를 N 또는 D 위치에 놓고 [카메라 스위치]를 누른 후 화면에서 [
]를 누르면 주행 지원 뷰가 실행됩니다.
|
|
|
,참 고 |
|
주행 지원 뷰가 실행된 상태에서는 차속에 관계없이 주행 지원 뷰가 유지됩니다. [ |
