SVM (Surround View Monitor) - 옵션
SVM (Surround View Monitor)에 대하여
- SVM (Surround View Monitor)는 옵션 선택 고객님께 해당되는 사항입니다.
- 차량에 장착된 4개의 카메라를 통해 전방, 후방, 좌측, 우측을 볼 수 있는 장치입니다.
- 본 기기는 차량 시동 상태에서 변속기 레버 위치를 R단에 넣으면 자동으로 SVM (Surround View Monitor)가 작동합니다.
- 변속기 레버 위치를 R단에서 P 위치로 바꾸면 SVM (Surround View Monitor)의 작동이 멈춥니다.
전방 SVM 조작하기
시동을 켠 후 변속기의 레버를 N 또는 D 위치에 놓고 [카메라 스위치]를 누르면 전방 SVM이 실행됩니다.
|
|
1
(전체 보기)
차량의 전방 화면과 전방위(SVM) 화면을 동시에 표시합니다.
2
(전방)
차량 전방 화면만을 표시합니다.
3
(전방 + 전방 좌측)
차량의 전방 화면과 좌측 전방 화면을 동시에 표시합니다.
4
(전방 + 전방 우측)
차량의 전방 화면과 우측 전방 화면을 동시에 표시합니다.
5
(주행 지원 뷰)
주행 중 후방 카메라를 통해 후방 화면을 표시합니다.
6
SVM 설정 메뉴로 이동합니다.
7 탑 뷰
전방, 후방, 좌/우측의 카메라 영상을 조합한 탑 뷰를 화면에 표시합니다.
8전방 카메라 화면
카메라를 통한 차량 전방의 화면을 표시합니다.
|
,참 고 |
|
전방 SVM 실행 상태에서 약 15 km/h 이상 주행시 SVM이 해제됩니다. 이 상태에서 약 15 km/h 이하로 주행하더라도 SVM 해제 상태를 유지합니다. |
후방 SVM 조작하기
시동을 켠 후 변속기의 레버를 R 위치에 놓으면 후방 SVM이 실행됩니다.
|
|
1
(전체 보기)
차량의 후방 화면과 전방위(SVM) 화면을 동시에 표시합니다.
2
(후방)
차량의 후방 화면만을 표시합니다.
3
(후방 + 후방 좌측)
차량 후방 화면과 좌측 후방 화면을 동시에 표시합니다.
4
(후방 + 후방 우측)
차량 후방 화면과 우측 후방 화면을 동시에 표시합니다.
5
SVM 설정 메뉴로 이동합니다.
6 탑 뷰
전방, 후방, 좌/우측의 카메라 영상을 조합한 탑 뷰를 화면에 표시합니다.
7후방 카메라 화면
카메라를 통한 차량 후방의 화면을 표시합니다
|
,참 고 |
|
SVM의 카메라는 넓은 시야 확보를 위하여 광각렌즈를 장착하였기 때문에, 화면에 보이는 거리와 실제 거리 간에 다소 차이가 있습니다. 안전을 위하여 반드시 후방 및 좌, 우 시야를 직접 확인하세요. |

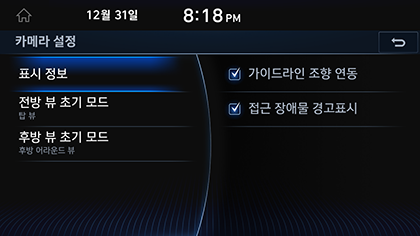

SVM 설정
- [
]을 누르면 카메라 설정 화면으로 이동합니다.
|
|
- 원하는 항목을 누르세요.
- [표시 정보]: [가이드라인 조향 연동], [접근 장애물 경고 표시] 기능을 설정합니다.
- [전방 뷰 초기 모드]: 전방 카메라의 초기 화면을 초기 뷰로 설정합니다. (어라운드 뷰, 전방 뷰, 운전석 측 전방, 조수석 측 전방)
- [후방 뷰 초기 모드]: 후방 카메라의 초기 화면을 초기 뷰로 설정합니다. (어라운드 뷰, 후방 뷰, 운전석 측 후방, 조수석 측 후방)
경고 표시
|
|
운전석 전방 도어 열림 표시
운전석 전방 도어 열렸을 경우 화면의 좌측 상단에 “
” (좌측 도어에 빨간색) 표시가 나타납니다.
조수석 전방 도어 열림 표시
조수석 전방 도어 열렸을 경우 화면의 좌측 상단에 “
” (우측 도어에 빨간색) 표시가 나타납니다.
트렁크 열림 표시
트렁크가 열렸을 경우 화면의 좌측 상단에 “
” (트렁크에 빨간색) 표시가 나타납니다.
사이드 미러 접힘 표시
사이드 미러가 접혔을 경우 화면의 좌측 상단에 “
” (사이드 미러) 표시가 나타납니다.
